HEIDENHAIN iTNC 530 69
2.3
Must
er
-Definition
PA
T
TERN
DEF

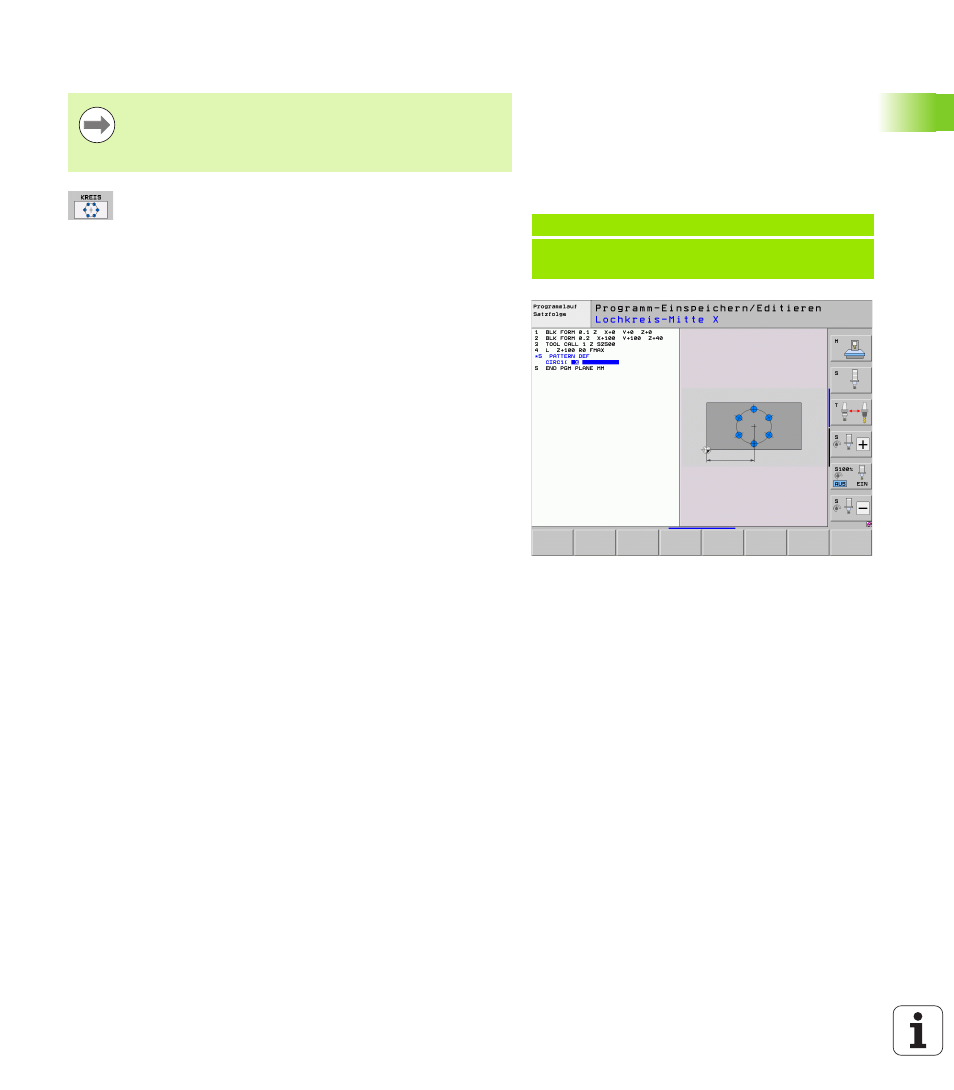

Vollkreis definieren
 Lochkreis-Mitte X
(absolut): Koordinate des Kreis-
Mittelpunktes in der X-Achse
 Lochkreis-Mitte Y (absolut): Koordinate des Kreis-
Mittelpunktes in der Y-Achse
 Lochkreis-Durchmesser
: Durchmesser des
Lochkreises
 Startwinkel
: Polarwinkel der ersten
Bearbeitungsposition. Bezugsachse: Hauptachse der
aktiven Bearbeitungsebene (z.B. X bei Werkzeug-
Achse Z). Wert positiv oder negativ eingebbar
 Anzahl Bearbeitungen : Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
 Koordinate Werkstück-Oberfläche
(absolut):
Z-Koordinate eingeben, an der die Bearbeitung
starten soll
Wenn Sie eine Werkstückoberfläche in Z ungleich 0
definieren, dann wirkt dieser Wert zusätzlich zur
Werkstückoberfläche Q203, die Sie im Bearbeitungszyklus
definiert haben.
Beispiel: NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF
CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0)
