Grundlegendes
Die Genauigkeitsanforderungen, insbesondere auch im Bereich der 5-
Achs-Bearbeitung, werden immer höher. So sollen komplexe Teile
exakt und mit reproduzierbarer Genauigkeit auch über lange Zeiträume
gefertigt werden können.
Grund für Ungenauigkeiten bei der Mehrachsbearbeitung sind - unter
anderen - die Abweichungen zwischen dem kinematischen Modell,

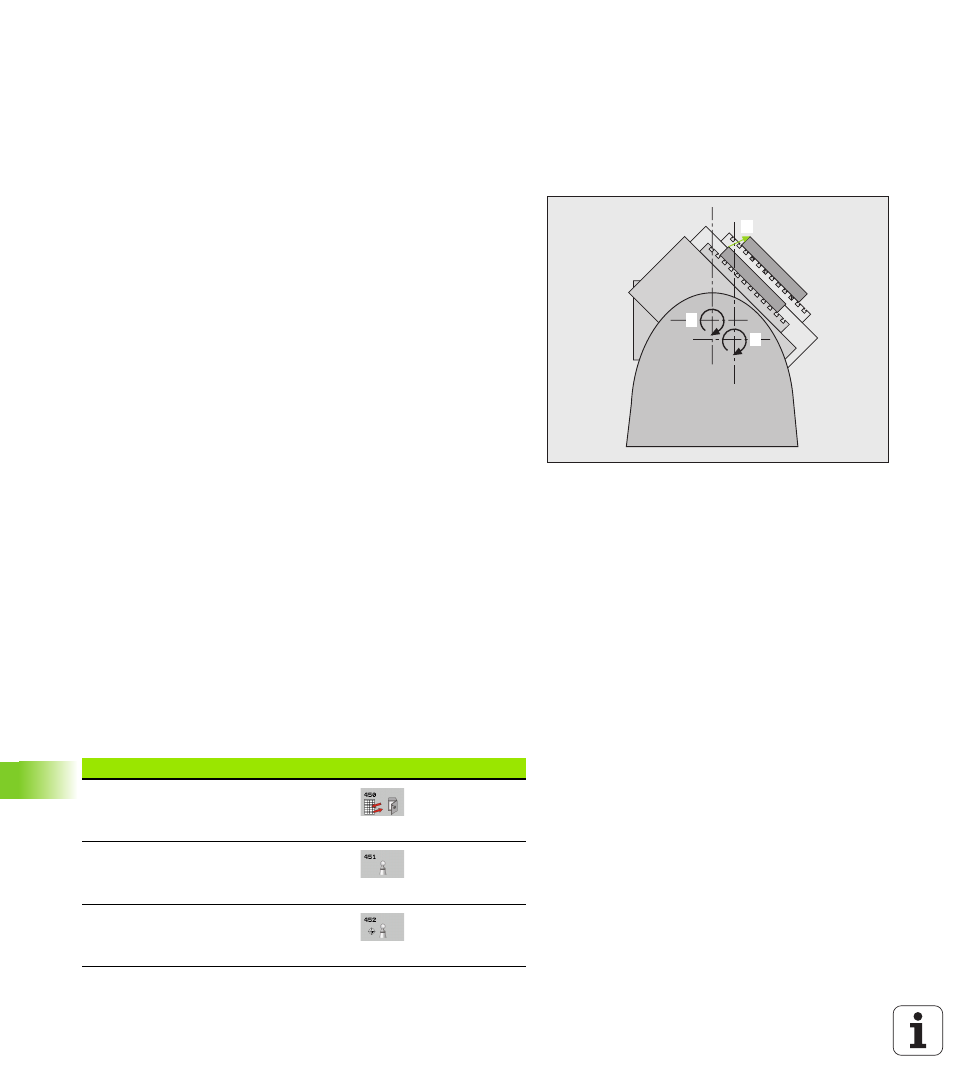

das in der Steuerung hinterlegt ist (siehe Bild rechts 1 ), und den
tatsächlich an der Maschine vorhandenen kinematischen
Verhältnissen (siehe Bild rechts 2 ). Diese Abweichungen führen beim
Positionieren der Drehachsen zu einem Fehler am Werkstück (siehe
Bild rechts 3 ). Es muss also eine Möglichkeit geschaffen werden,
Modell und Wirklichkeit möglichst Nahe aufeinander abzustimmen.
Die neue TNC-Funktion KinematicsOpt ist ein wichtiger Baustein der
hilft, diese komplexe Anforderung auch wirklich umsetzen zu können:
Ein 3D Tastsystem-Zyklus vermisst die an Ihrer Maschine
vorhandenen Drehachsen vollautomatisch, unabhängig davon, ob die
Drehachsen mechanisch als Tisch oder Kopf ausgeführt sind. Dabei
wird eine Kalibrierkugel an einer beliebigen Stelle auf dem
Maschinentisch befestigt und in einer von Ihnen definierbaren
Feinheit vermessen. Sie legen bei der Zyklus-Definition lediglich für
jede Drehachse separat den Bereich fest, den Sie vermessen wollen.
Aus den gemessenen Werten ermittelt die TNC die statische
Schwenkgenauigkeit. Dabei minimiert die Software den durch die
Schwenkbewegungen entstehenden Positionierfehler und speichert
die Maschinengeometrie am Ende des Messvorgangs automatisch in
den jeweiligen Maschinenkonstanten der Kinematiktabelle ab.
Übersicht
Die TNC stellt Zyklen zur Verfügung, mit denen Sie Ihre
Maschinenkinematik automatisch sichern, wiederherstellen, prüfen
und optimieren können:
1
2
3
Zyklus Softkey Seite
450 KINEMATIK SICHERN:
Automatisches Sichern und
Wiederherstellen von Kinematiken
Seite 480
451 KINEMATIK VERMESSEN:
Automatisches Prüfen oder Optimieren
der Maschinenkinematik
Seite 482
452 PRESET-KOMPENSATION:
Automatisches Prüfen oder Optimieren
der Maschinenkinematik
Seite 498
