330 Mit Tastsystemzyklen arbeiten
13.1
Allg
emeines
zu
den
Ta
stsyst
emzyklen

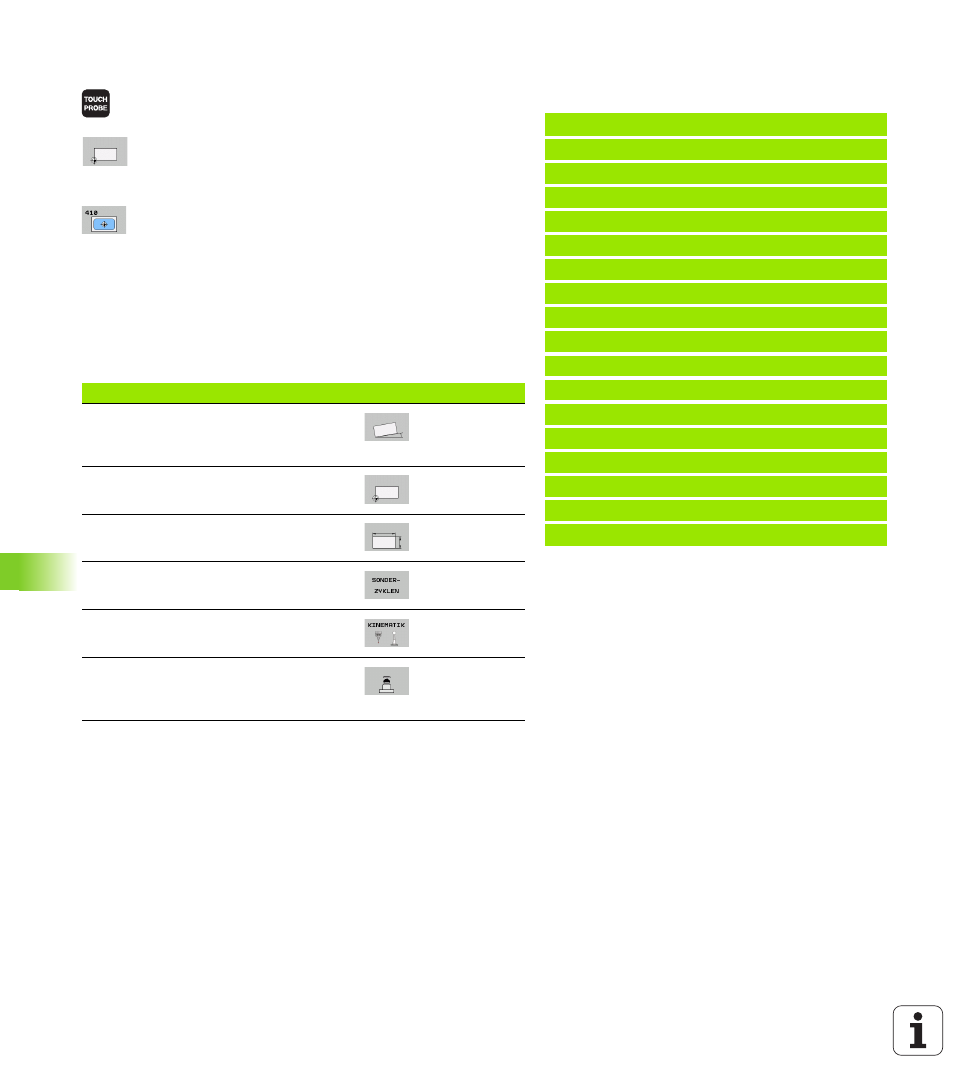

Tastsystem-Zyklus in Betriebsart Einspeichern/Editieren
definieren
 Die Softkey-Leiste zeigt – in Gruppen gegliedert – alle
verfügbaren Tastsystem-Funktionen an

Antastzyklus-Gruppe wählen, z.B. Bezugspunkt-
Setzen. Zyklen zur automatischen Werkzeug-
Vermessung stehen nur zur Verfügung, wenn Ihre
Maschine dafür vorbereitet ist
 Zyklus wählen, z.B. Bezugspunkt-Setzen
Taschenmitte. Die TNC eröffnet einen Dialog und
erfragt alle Eingabewerte; gleichzeitig blendet die
TNC in der rechten Bildschirmhälfte eine Grafik ein, in
der der einzugebende Parameter hell hinterlegt ist
 Geben Sie alle von der TNC geforderten Parameter ein
und schließen Sie jede Eingabe mit der Taste ENT ab
 Die TNC beendet den Dialog, nachdem Sie alle
erforderlichen Daten eingegeben haben
Beispiel: NC-Sätze
5 TCH PROBE 410 BZPKT RECHTECK INNEN
Q321=+50 ;MITTE 1. ACHSE
Q322=+50 ;MITTE 2. ACHSE
Q323=60 ;1. SEITEN-LAENGE
Q324=20 ;2. SEITEN-LAENGE
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q305=10 ;NR. IN TABELLE
Q331=+0 ;BEZUGSPUNKT
Q332=+0 ;BEZUGSPUNKT
Q303=+1 ;MESSWERT-UEBERGABE
Q381=1 ;ANTASTEN TS-ACHSE
Q382=+85 ;1. KO. FUER TS-ACHSE
Q383=+50 ;2. KO. FUER TS-ACHSE
Q384=+0 ;3. KO. FUER TS-ACHSE
Q333=+0 ;BEZUGSPUNKT
Messzyklus-Gruppe Softkey Seite
Zyklen zum automatischen Erfassen
und Kompensieren einer Werkstück-
Schieflage
Seite 336
Zyklen zum automatischen
Bezugspunkt-Setzen
Seite 358
Zyklen zur automatischen Werkstück-
Kontrolle
Seite 412
Kalibrierzyklen, Sonderzyklen Seite 462
Zyklen zur automatischen
Kinematikvermessung
Seite 478
Zyklen zur automatischen Werkzeug-
Vermessung (wird vom
Maschinenhersteller freigegeben)
Seite 510
