11.7 MASSFAKTOR (Zyklus 11,
DIN/ISO: G72)
Wirkung
Die TNC kann innerhalb eines Programms Konturen vergrößern oder
verkleinern. So können Sie beispielsweise Schrumpf- und Aufmaß-
Faktoren berücksichtigen.
Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt
den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Der Maßfaktor wirkt
 in der Bearbeitungsebene, oder auf alle drei Koordinatenachsen
gleichzeitig (abhängig von Maschinen-Parameter 7410)
 auf Maßangaben in Zyklen
 auch auf Parallelachsen U,V,W
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf eine
Kante oder Ecke der Kontur verschoben werden.
Vergrößern: SCL größer als 1 bis 99,999 999
Verkleinern: SCL kleiner als 1 bis 0,000 001
Rücksetzen
Zyklus MASSFAKTOR mit Maßfaktor 1 erneut programmieren.

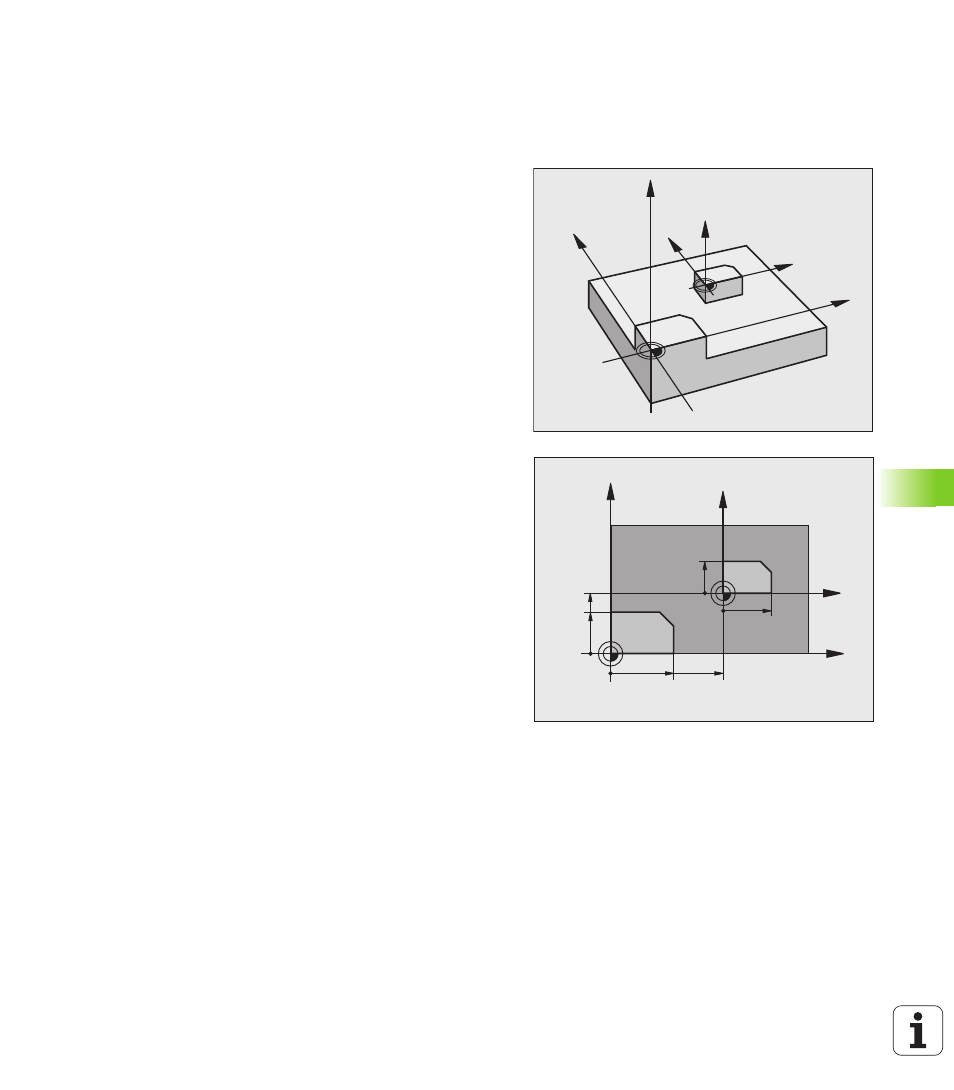

Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
