HEIDENHAIN iTNC 530 (34049x-08) Cycle programming - Handbuch (Seite 87)

HEIDENHAIN iTNC 530 87
3.5 A
U
SDREHEN (Zyklus
202, DIN/ISO:
G202)

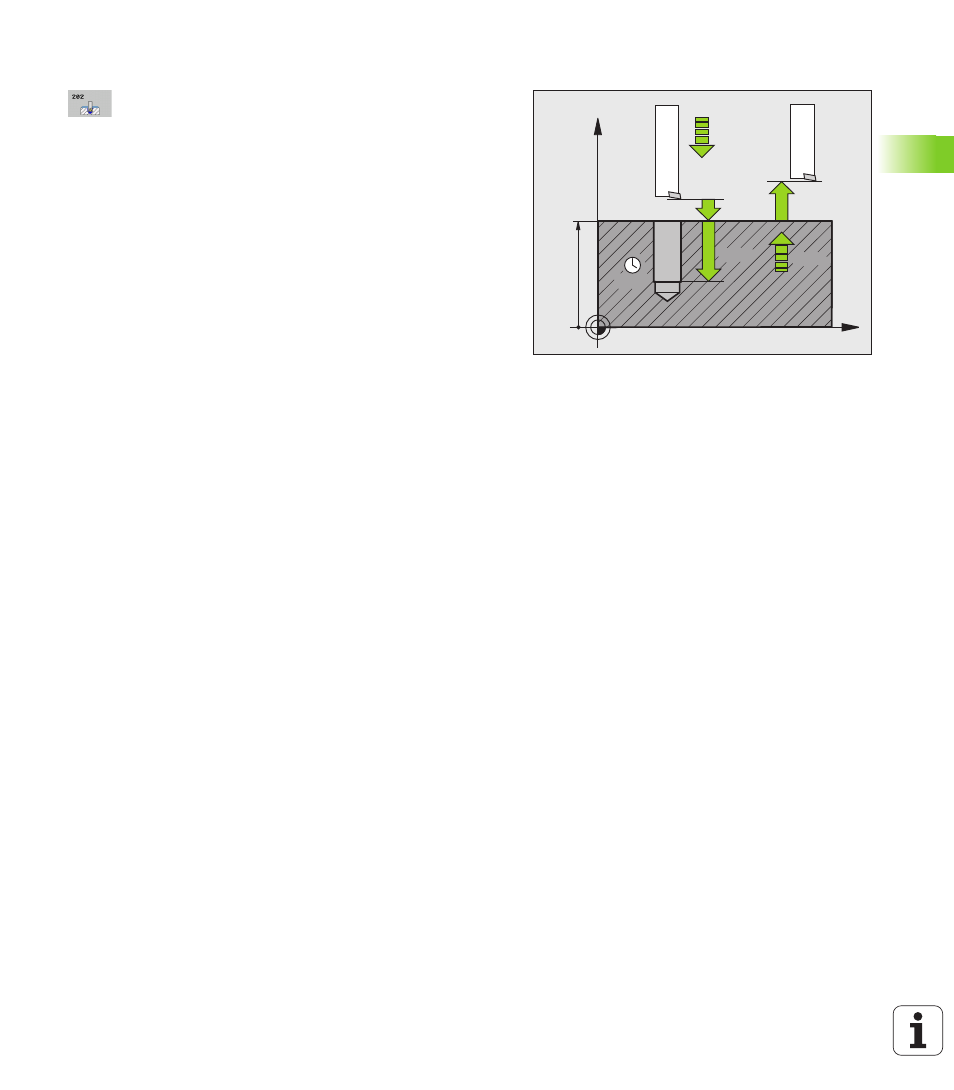

Zyklusparameter
 Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
 Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
 Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Ausdrehen in mm/min. Eingabebereich 0 bis
99999,999 alternativ FAUTO, FU
 Verweilzeit unten
Q211: Zeit in Sekunden, in der das
Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000 alternativ PREDEF
 Vorschub Rückzug
Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in
mm/min. Wenn Sie Q208=0 eingeben, dann gilt
Vorschub Tiefenzustellung. Eingabebereich 0 bis
99999,999 alternativ FMAX, FAUTO, PREDEF
 Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
 2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,999
alternativ PREDEF
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
