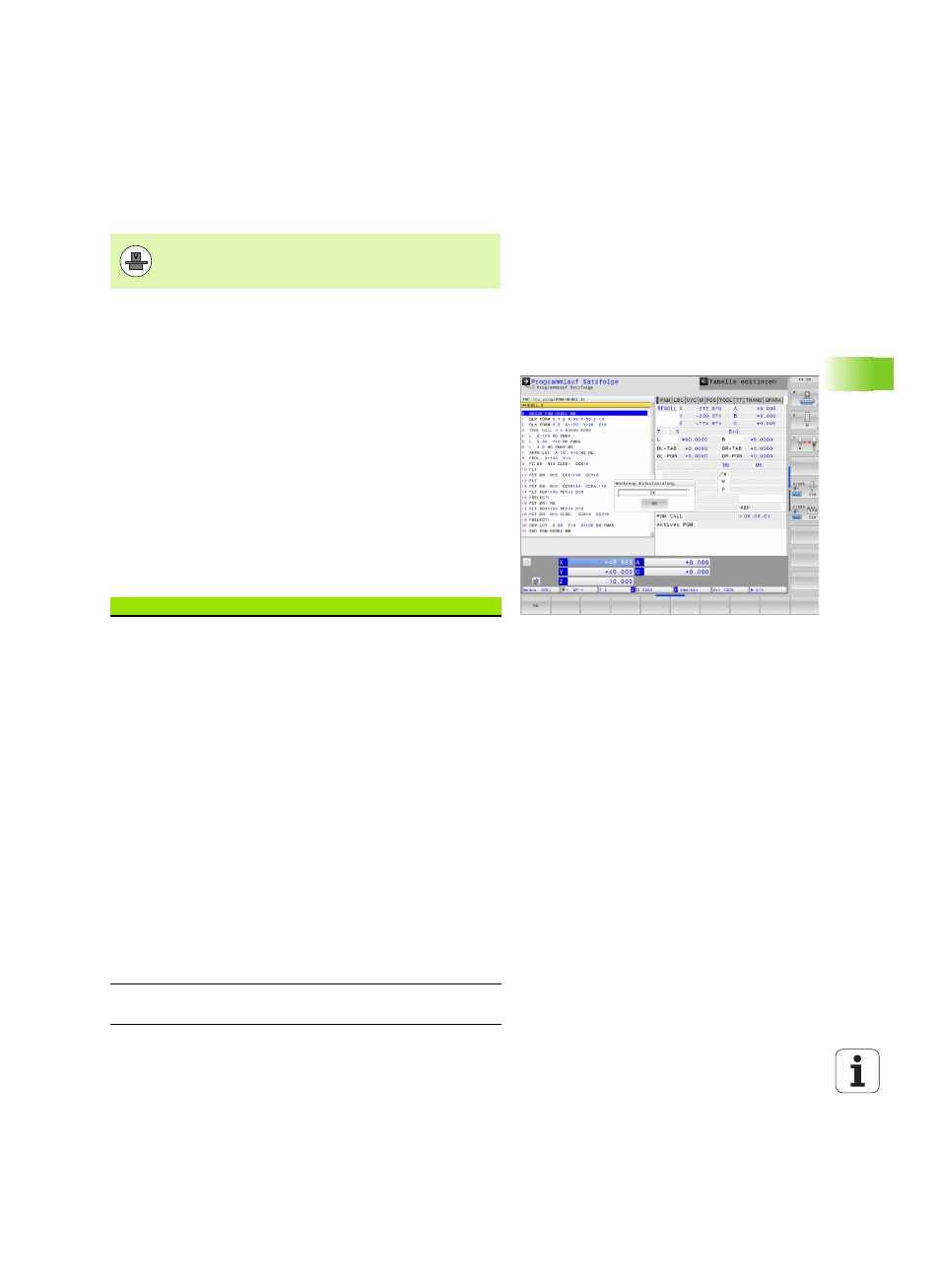

HEIDENHAIN TNC 640 167
5.2 W
e
rk
z
e
ug-D
a
te
n Werkzeug-Einsatzprüfung
Um eine Werkzeug-Einsatzprüfung durchführen zu können, muss das
zu prüfende Klartext-Dialog-Programm in der Betriebsart Programm-
Test
vollständig simuliert worden sein.
Werkzeug-Einsatzprüfung anwenden
Über die Softkeys WERKZEUG EINSATZ und WERKZEUG
EINSATZPRÜFUNG können sie vor dem Start eines Programmes in
der Betriebsart Abarbeiten prüfen, ob die im angewählten Programm
verwendeten Werkzeuge vorhanden sind und noch über genügend
Reststandzeit verfügen. Die TNC vergleicht hierbei die Standzeit-
Istwerte aus der Werkzeug-Tabelle, mit den Sollwerten aus der
Werkzeug-Einsatzdatei.
Die TNC zeigt, nachdem Sie den Softkey WERKZEUG
EINSATZPRÜFUNG betätigt haben, das Ergebnis der Einsatzprüfung
in einem Überblendfenster an. Überblendfenster mit Taste ENT
schließen.
Die TNC speichert die Werkzeug-Einsatzzeiten in einer separaten
Datei mit der Endung pgmname.H.T.DEP. Die erzeugte Werkzeug-
Einsatzdatei enthält folgende Informationen:
Die Funktion Werkzeug-Einsatzprüfung muss vom
Maschinenhersteller freigegeben werden. Beachten Sie
Ihr Maschinenhandbuch.
Spalte Bedeutung
TOKEN „ TOOL : Werkzeug-Einsatzzeit pro TOOL CALL.
Die Einträge sind in chronologischer
Reihenfolge aufgelistet
„ TTOTAL : Gesamte Einsatzzeit eines
Werkzeugs
„ STOTAL : Aufruf eines Unterprogramms; die
Einträge sind in chronologischer
Reihenfolge aufgelistet
„ TIMETOTAL : Gesamtbearbeitungszeit des
NC-Programms wird in der Spalte WTIME
eingetragen. In der Spalte PATH hinterlegt
die TNC den Pfadnahmen des
entsprechenden NC-Programms. Die Spalte
TIME
enthält die Summe aller TIME-Eintrage
(ohne Eilgangbewegungen). Alle übrigen
Spalten setzt die TNC auf 0
„ TOOLFILE : In der Spalte PATH hinterlegt die
TNC den Pfadnahmen der Werkzeug-
Tabelle, mit der Sie den Programm-Test
durchgeführt haben. Dadurch kann die TNC
bei der eigentlichen Werkzeug-
Einsatzprüfung festellen, ob Sie den
Programm-Test mit TOOL.T durchgeführt
haben
TNR Werkzeug-Nummer (–1: noch kein Werkzeug
eingewechselt)
