Programmieren: Mehrachsbearbeitung
1
1
.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)

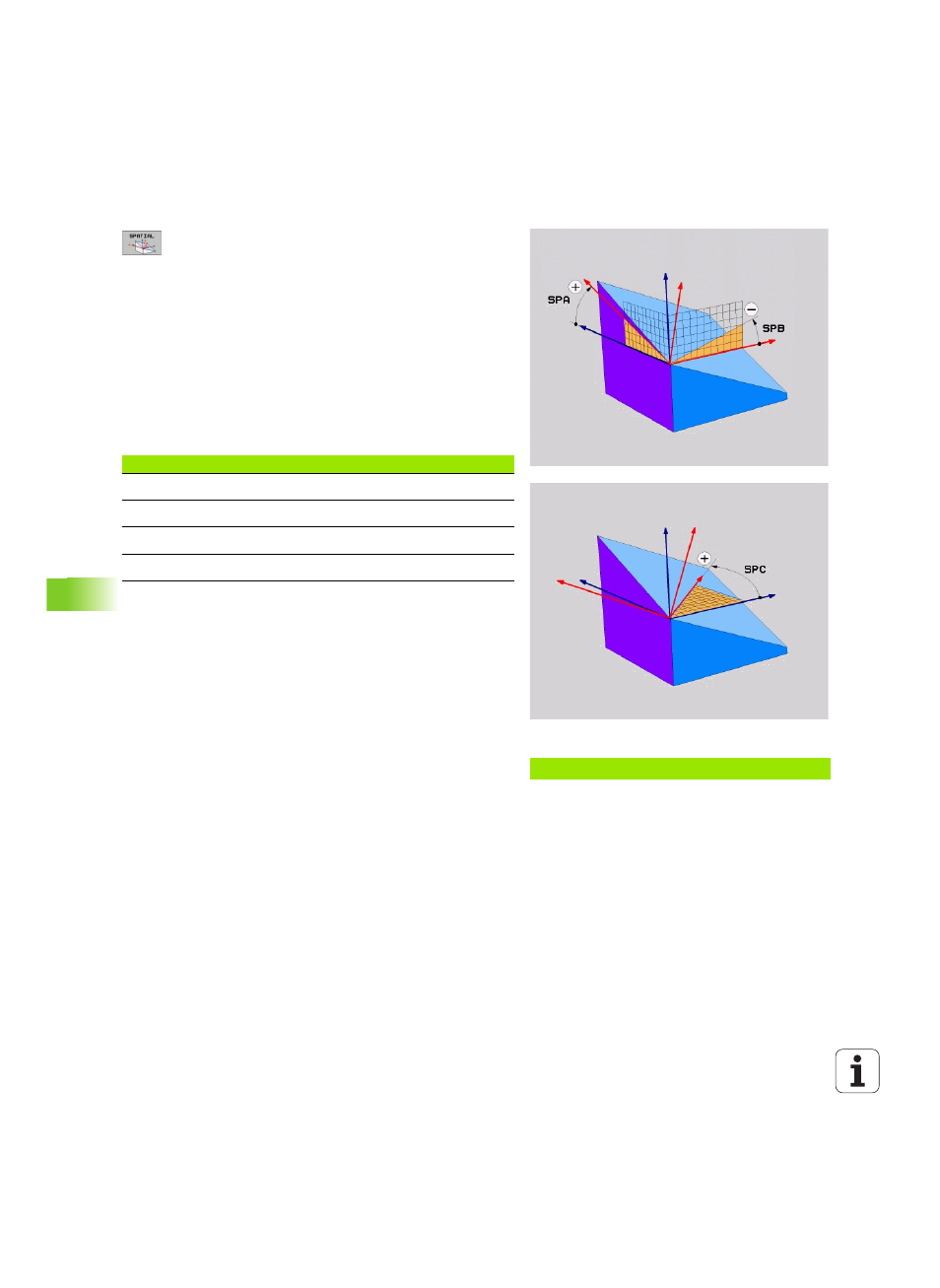

Eingabeparameter
U
Raumwinkel A?
: Drehwinkel SPA um die
maschinenfeste Achse X (siehe Bild rechts oben).
Eingabebereich von -359.9999° bis +359.9999°
U
Raumwinkel B?
: Drehwinkel SPB um die
maschinenfeste Achse Y (siehe Bild rechts oben).
Eingabebereich von -359.9999° bis +359.9999°
U
Raumwinkel C?
: Drehwinkel SPC um die
maschinenfeste Achse Z (siehe Bild rechts Mitte).
Eingabebereich von -359.9999° bis +359.9999°
U
Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 384)
Verwendete Abkürzungen
Beispiel: NC-Satz
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abkürzung
Bedeutung
SPATIAL
Engl. spatial = räumlich
SPA
spatial A: Drehung um X-Achse
SPB
spatial B: Drehung um Y-Achse
SPC
spatial C: Drehung um Z-Achse
