HEIDENHAIN TNC 640 421
13.2 Basisfunktionen (Sof
tw
ar
e-Option 50)

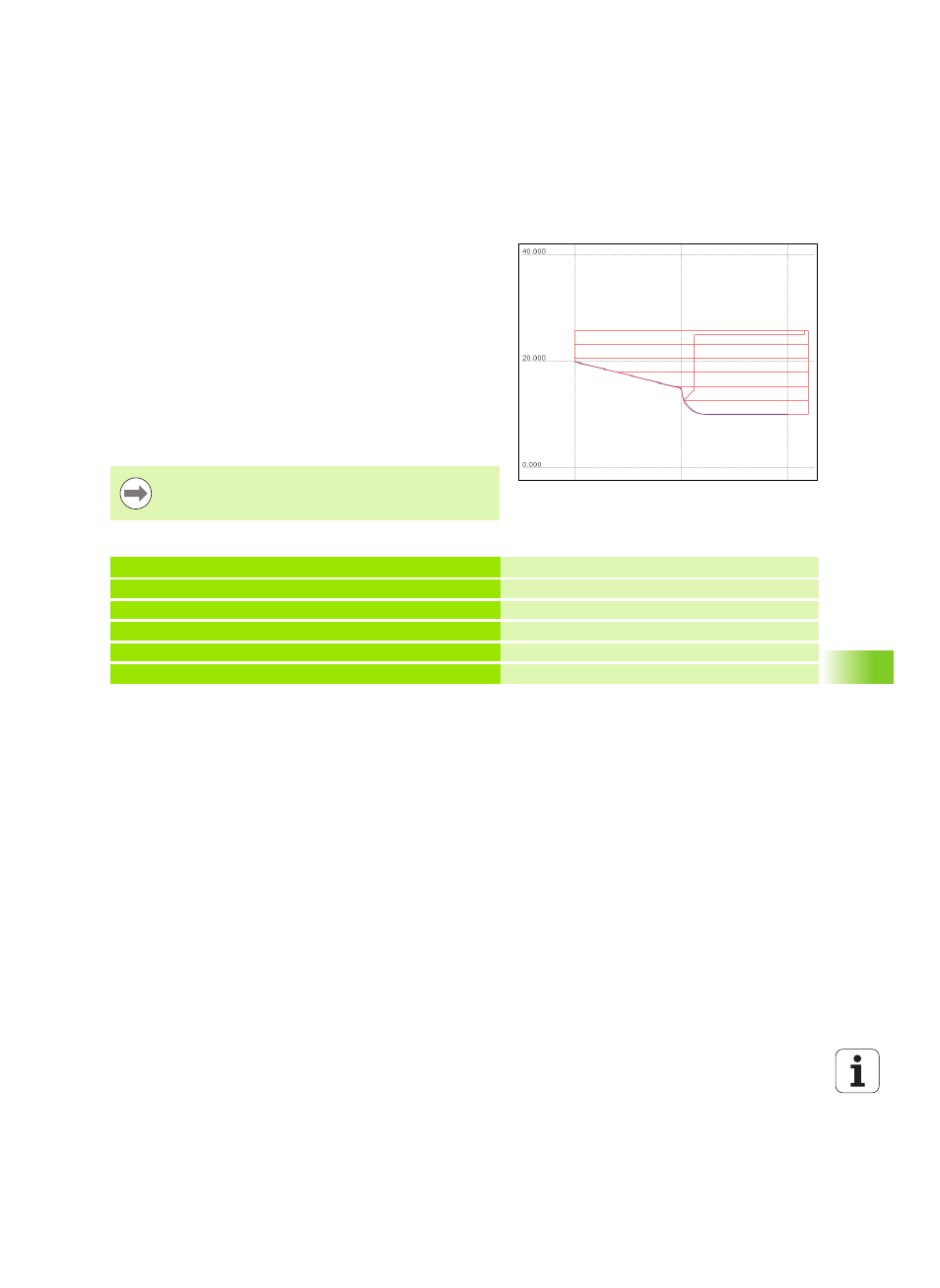

Grafische Darstellung der Dreh-Bearbeitung
Dreh-Bearbeitungen können Sie mit der Linien-Grafik in der
Betriebsart Programmieren grafisch simulieren. Voraussetzung hierfür
ist eine für die Dreh-Bearbeitung geeignete Rohteil-Definition.
Die Anordnung der Achsen ist beim Drehen so festgelegt, dass die X-
Koordinaten den Durchmesser des Werkstückes beschreiben und die
Z-Koordinaten die Längspositionen. Zur Darstellung der
Verfahrbewegungen im Drehmodus, müssen Sie eine Rohteil-
Definition mit der Spindel-Achse Y verwenden.
Auch wenn die Drehbearbeitung in einer zweidimensionalen Ebene (X-
und Z-Koordinaten) stattfindet, müssen Sie die Y-Werte bei der
Definition des Rohteils programmieren. Die TNC benötigt die Y-
Ausdehnung zur Berechnung des Rohteil-Quaders. Es genügt, wenn
Sie hier kleine Werte z.B. -1 und +1 eingeben, da die Y-Koordinate im
Drehbetrieb nicht als bearbeitende Achse betrachtet wird.
NC-Syntax
In der Betriebsart Programm-Test steht Ihnen zur
Simulation von Bearbeitungen im Bearbeitungsmodus
Drehen nur die 3D-Liniengrafik zur Verfügung.
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1 Y X+0 Y-1 Z-50 Rohteil-Definition
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12 Werkzeug-Aufruf
4 M140 MB MAX Werkzeug freifahren
5 FUNCTION MODE TURN Drehmodus aktivieren
