HEIDENHAIN TNC 640 219
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK

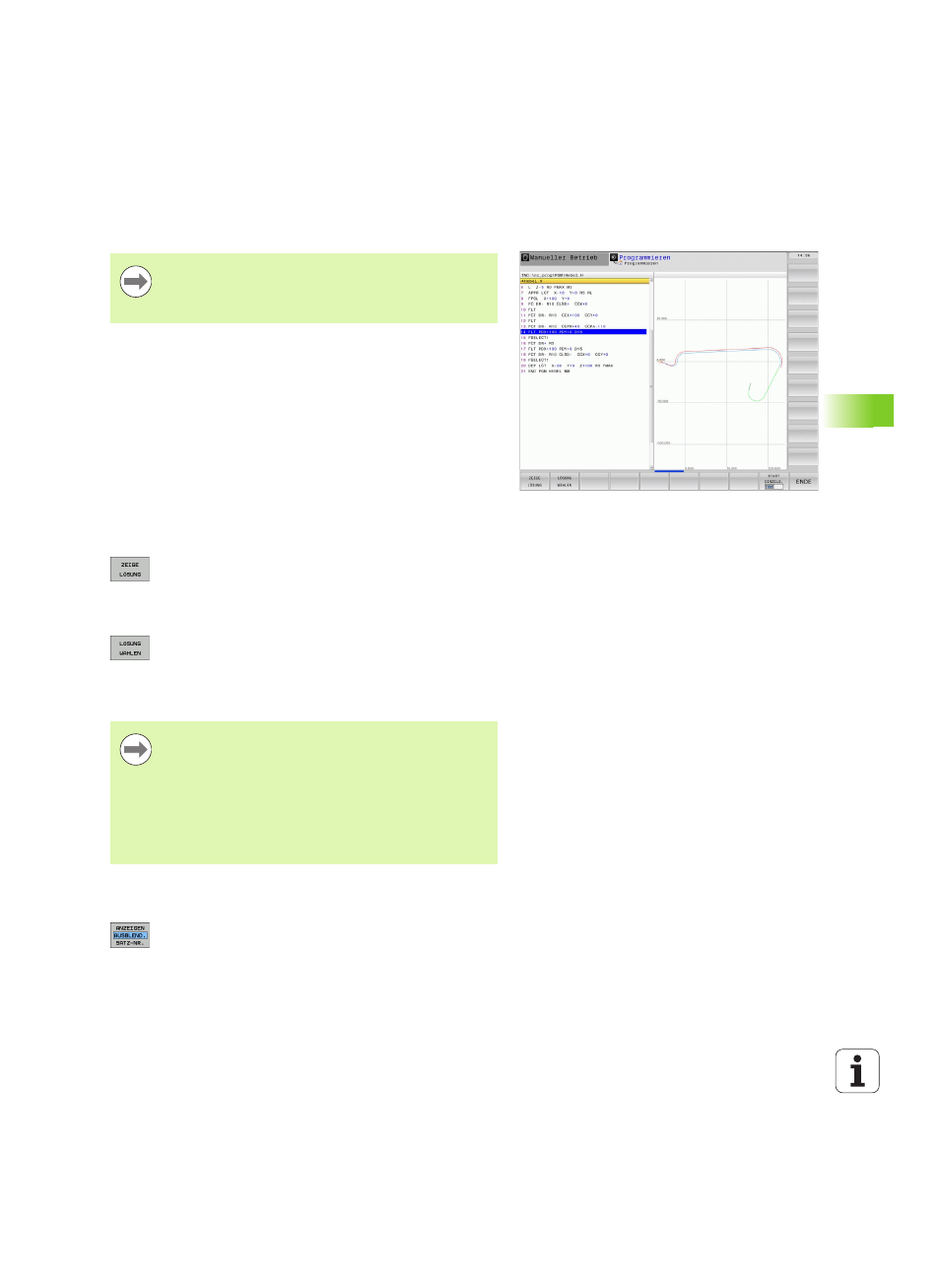

Grafik der FK-Programmierung
Mit unvollständigen Koordinaten-Angaben lässt sich eine Werkstück-
Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC die
verschiedenen Lösungen in der FK-Grafik an und Sie wählen die
richtige aus. Die FK-Grafik stellt die Werkstück-Kontur mit
verschiedenen Farben dar:
Wenn die Daten auf mehrere Lösungen führen und das
Konturelement grün angezeigt wird, dann wählen Sie die richtige
Kontur wie folgt:
U Softkey ZEIGE LÖSUNG so oft drücken, bis das
Konturelement richtig angezeigt wird. Benutzen Sie
die Zoom-Funktion (2. Softkey-Leiste), wenn
mögliche Lösungen in der Standard-Darstellung nicht
unterscheidbar sind
U Das angezeigte Konturelement entspricht der
Zeichnung: Mit Softkey LÖSUNG WÄHLEN festlegen
Wenn Sie eine grün dargestellte Kontur noch nicht festlegen wollen,
dann drücken Sie den Softkey AUSWAHL BEENDEN, um den FK-
Dialog fortzuführen.
Satznummern im Grafikfenster anzeigen
Um Satznummern im Grafikfenster anzuzeigen:
U Softkey ANZEIGEN AUSBLEND. SATZ-NR. auf
ANZEIGEN stellen (Softkey-Leiste 3)
Um die Grafik bei der FK-Programmierung nutzen zu
können, wählen Sie die Bildschirm-Aufteilung
PROGRAMM + GRAFIK (siehe „Programm-
Einspeichern/Editieren” auf Seite 63)
blau Das Konturelement ist eindeutig bestimmt
grün Die eingegebenen Daten lassen mehrere Lösungen zu;
Sie wählen die richtige aus
rot Die eingegebenen Daten legen das Konturelement noch
nicht ausreichend fest; Sie geben weitere Angaben ein
Die grün dargestellten Konturelemente sollten Sie so früh
wie möglich mit LÖSUNG WÄHLEN festlegen, um die
Mehrdeutigkeit für die nachfolgenden Konturelemente
einzuschränken.
Ihr Maschinenhersteller kann für die FK-Grafik andere
Farben festlegen.
NC-Sätze aus einem Programm, das mit PGM CALL
aufgerufen wird, zeigt die TNC mit einer weiteren Farbe.
