HEIDENHAIN TNC 640 467
14.7 W
e
rk
stüc
k-Sc
hieflag
e
mit 3D-T
astsyst
e
m k
o
mpensier
en

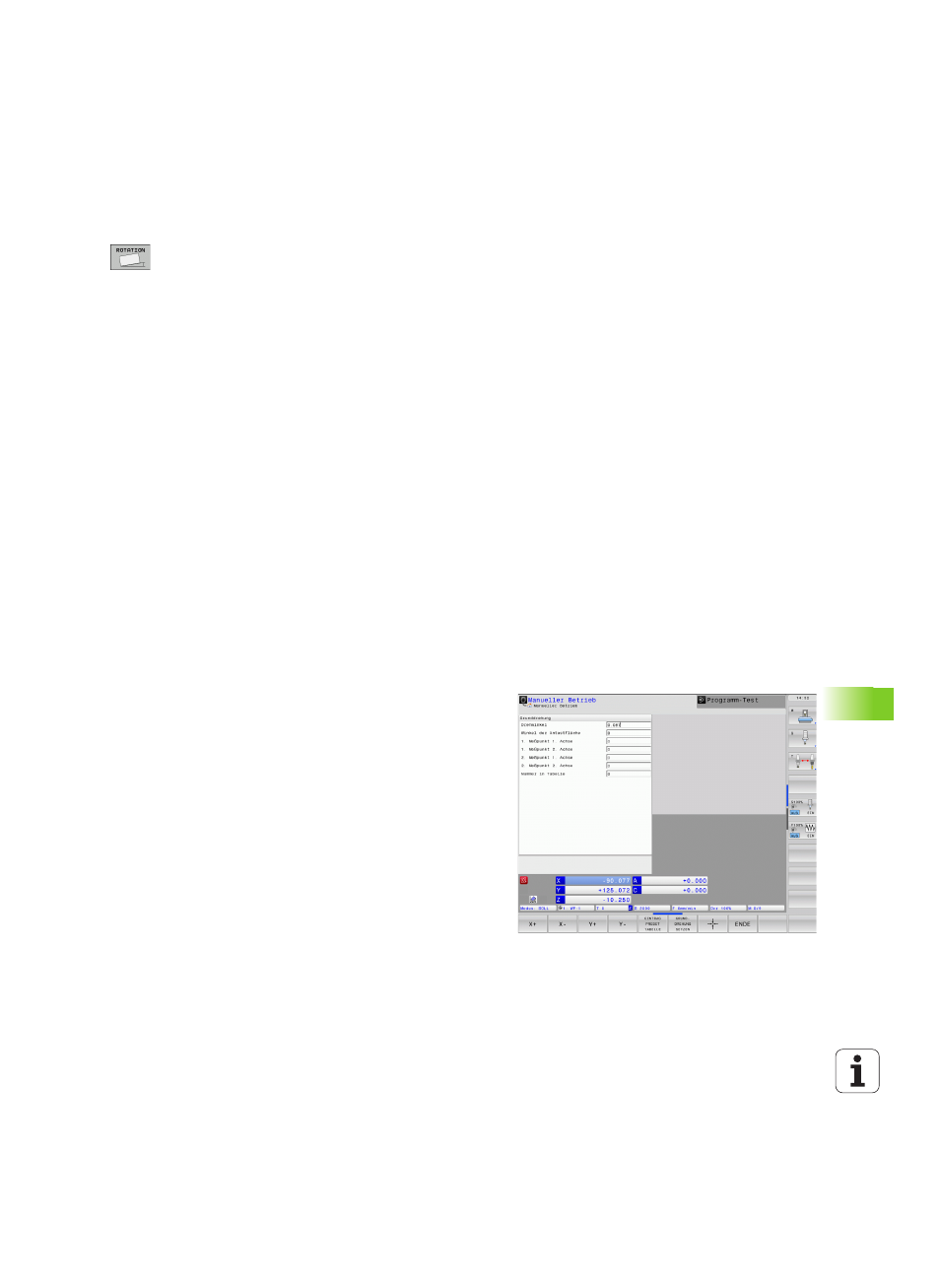

Grunddrehung ermitteln
U Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
U Tastsystem in die Nähe des ersten Antastpunkts
positionieren
U Antastrichtung senkrecht zur Winkelbezugsachse
wählen: Achse und Richtung über Softkey wählen
U Antasten: Externe START-Taste drücken
U Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
U Antasten: Externe START-Taste drücken. Die TNC
ermittelt die Grunddrehung und zeigt den Winkel
hinter dem Dialog Drehwinkel = an
U Grunddrehung aktivieren: Softkey GRUNDDREHUNG
SETZEN drücken
U Antastfunktion beenden: Softkey ENDE drücken
Grunddrehung in der Preset-Tabelle speichern
U Nach dem Antast-Vorgang die Preset-Nummer im Eingabefeld
Nummer in Tabelle:
eingeben, in der die TNC die aktive
Grunddrehung speichern soll
U Softkey EINTRAG PRESET TABELLE drücken, um die
Grunddrehung in der Preset-Tabelle zu speichern
Grunddrehung anzeigen
Der Winkel der Grunddrehung steht nach erneutem Wählen von
ANTASTEN ROT in der Drehwinkel-Anzeige. Die TNC zeigt den
Drehwinkel auch in der zusätzlichen Statusanzeige an (STATUS POS.)
In der Status-Anzeige wird ein Symbol für die Grunddrehung
eingeblendet, wenn die TNC die Maschinen-Achsen entsprechend der
Grunddrehung verfährt.
Grunddrehung aufheben
U Antastfunktion wählen: Softkey ANTASTEN ROT drücken
U Drehwinkel „0“ eingeben, mit Softkey GRUNDDREHUNG SETZEN
übernehmen
U Antastfunktion beenden: Taste Softkey drücken
