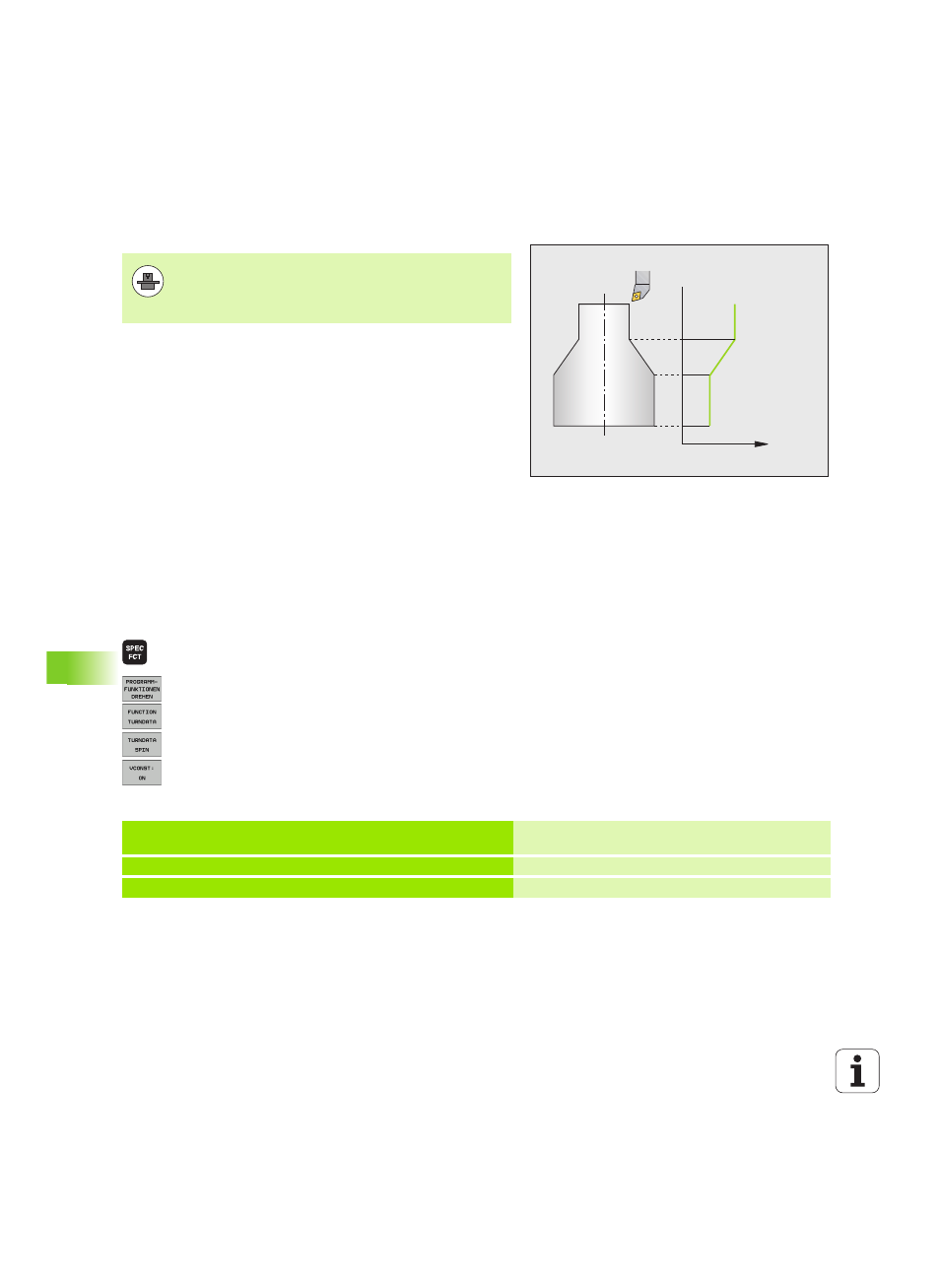

422 Programmieren: Drehbearbeitung
13.2 Basisfunktionen (Sof
tw
ar
e-Option 50)
Drehzahl programmieren
Sie können beim Drehen sowohl mit konstanter Drehzahl, als auch mit
konstanter Schnittgeschwindigkeit arbeiten.
Wenn Sie mit konstanter Schnittgeschwindigkeit VCONST:ON arbeiten,
ändert die TNC die Drehzahl abhängig vom Abstand der
Werkzeugschneide zur Mitte der Drehspindel. Bei Positionierungen in
Richtung des Drehzentrums erhöht die TNC die Tischdrehzahl, bei
Bewegungen aus dem Drehzentrum heraus reduziert sie diese.
Bei der Bearbeitung mit konstanter Drehzahl VCONST:OFF ist die
Drehzahl unabhängig von der Werkzeug-Position.
Zur Definition der Drehzahl verwenden Sie die Funktion
FUNCTION TURNDATA SPIN. Die TNC stellt hier folgende Eingabe-
Elemente zur Verfügung:
„ VCONST: konstante Schnittgeschwindigkeit aus/ein (erforderlich)
„ VC: Schnittgeschwindigkeit (optional)
„ S: Drehzahl (optional)
„ GEARRANGE: Getriebestufe für die Drehspindel (optional)
Definieren der Drehzahl:
U Softkey-Leiste mit Sonderfunktionen einblenden
U Menü für PROGRAMMFUNKTIONEN DREHEN wählen
U FUNCTION TURNDATA wählen
U TURNDATA SPIN wählen
U Funktion für Drehzahleingabe VCONST: wählen
NC-Syntax
S[1/min]
Wenn Sie mit konstanter Schnittgeschwindigkeit arbeiten,
begrenzt die gewählte Getriebestufe den möglichen
Drehzahlbereich. Ob und welche Getriebestufen möglich
sind, ist von Ihrer Maschine abhängig.
3 FUNCTION TURNDATA SPIN VCONST:ON VC:100 GEARRANGE:2 Definition einer konstanten Schnittgeschwindigkeit
in Getriebestufe 2
3 FUNCTION TURNDATA SPIN VCONST:OFF S550 Definition einer konstanten Drehzahl
...
