HEIDENHAIN TNC 640 429
13.2 Basisfunktionen (Sof
tw
ar
e-Option 50)
Einstiche programmieren
Einstiche sind Vertiefungen an runden Bauteilen und dienen meist der
Aufnahme von Sicherungsringen und Dichtungen oder werden als
Schmiernuten verwendet. Sie können Einstiche am Umfang oder auf
der Stirnflächen des Drehteils programmieren. Hierzu stehen Ihnen
zwei separate Kontur-Elemente zur Verfügung:
„ GRV RADIAL : Einstich am Umfang des Drehteils
„ GRV AXIAL : Einstich auf der Stirnfläche des Drehteils

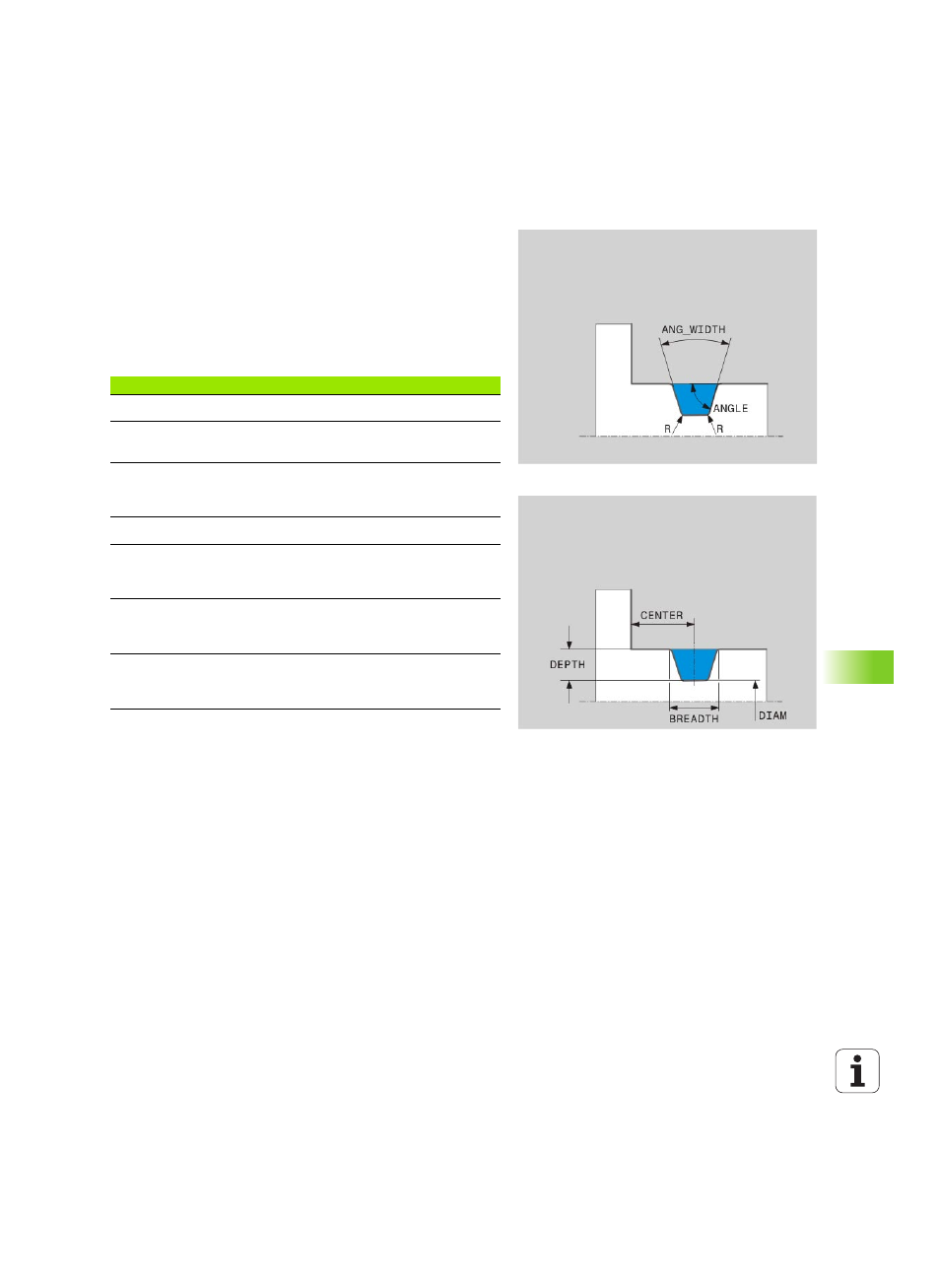

Eingabe-Elemente in Einstichen GRV:
Eingabe-Element Verwendung Eingabe
CENTER Mittelpunkt des Einstichs Pflicht
R Eckenradius beider
Innenecken Optional
DEPTH / DIAM Einstich-Tiefe (Vorzeichen
beachten!) / Durchmesser
Einstichgrund Pflicht
BREADTH Einstich-Breite Pflicht
ANGLE / ANG_WIDTH Flankenwinkel /
Öffnungswinkel beider
Flanken Optional
RND / CHF Rundung / Fase
startpunktnahen Ecke der
Kontur Optional
FAR_RND / FAR_CHF Rundung / Fase
startpunktferne Ecke der
Kontur Optional
