HEIDENHAIN TNC 640 433
13.2 Basisfunktionen (Sof
tw
ar
e-Option 50)

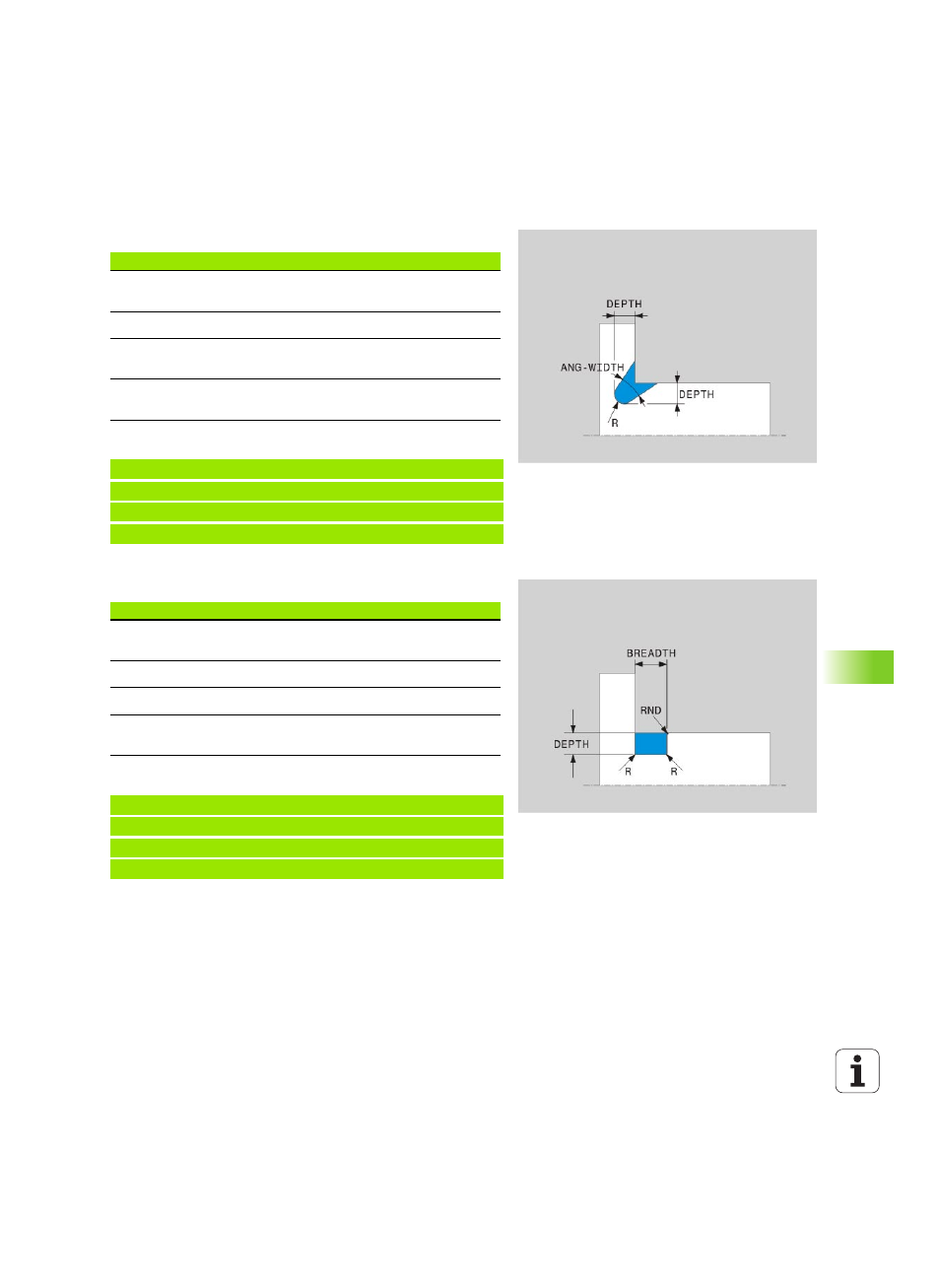

Freistich UDC TYPE_K
Eingabe-Elemente im Freistich UDC TYPE_K:
Freistich Form K: Tiefe = 2, Breite = 15, Öffnungswinkel = 30°
Freistich UDC TYPE_U
Eingabe-Elemente im Freistich UDC TYPE_U:
Freistich Form U: Tiefe = 3, Breite = 8
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken Pflicht
DEPTH Freistich-Tiefe (achsparallel) Pflicht
ROT Winkel zur Längsachse
(default: 45°) Optional
ANG_WIDTH Öffnungswinkel des
Freistichs Pflicht
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken Pflicht
DEPTH Freistich-Tiefe Pflicht
BREADTH Freistich-Breite Pflicht
RND / CHF Rundung / Fase der
Außenecke Pflicht
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
