Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
htwinklig
e K
oor
dinat
e
n
Kreisbahn CR mit festgelegtem Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
U
Koordinaten
des Kreisbogen-Endpunkts
U
Radius R
Achtung: Das Vorzeichen legt die Größe des
Kreisbogens fest!
U
Drehsinn DR
Achtung: Das Vorzeichen legt konkave oder konvexe
Wölbung fest!
U
Zusatz-Funktion M
U
Vorschub F
Vollkreis

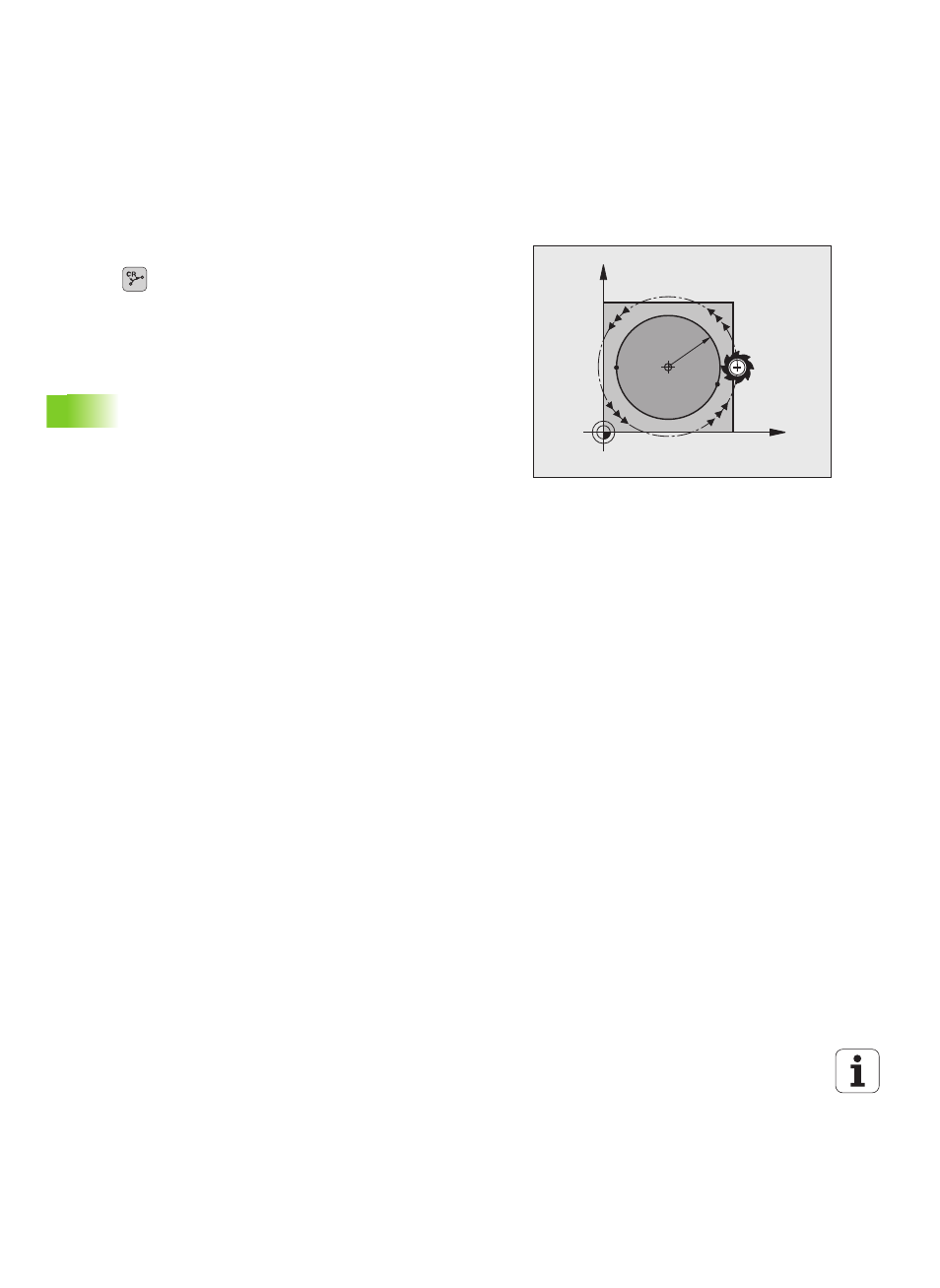

Für einen Vollkreis programmieren Sie zwei Kreissätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.
Endpunkt des zweiten Halbkreises ist Startpunkt des ersten.
X
Y
CC
S1=E
E1=S
R
