2.2 Bildsc
hir
m
und Bedienf
e
ld 2.2 Bildschirm und Bedienfeld
Bildschirm

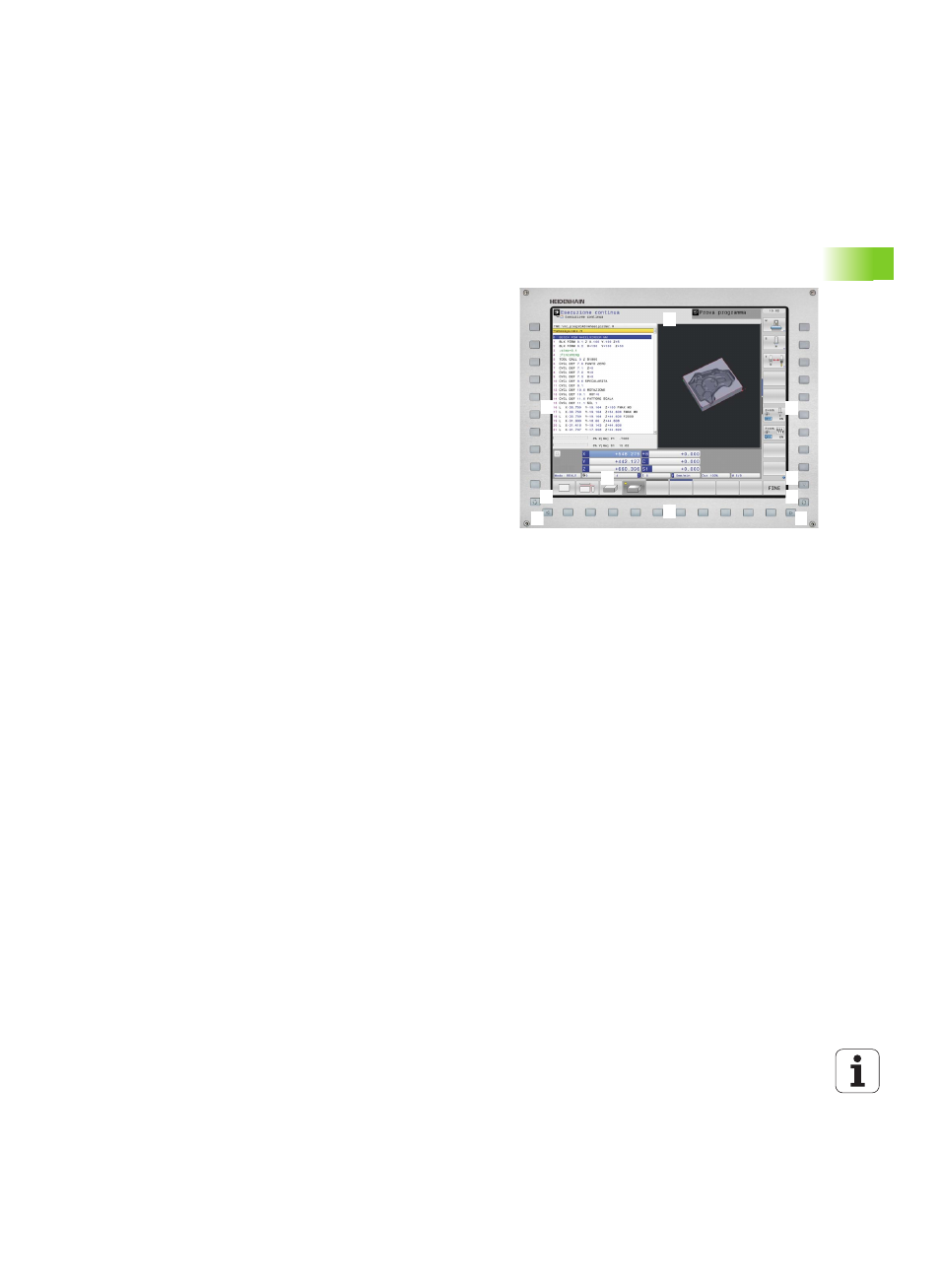

Die TNC wird mit einem 19 Zoll TFT-Flachbildschirm geliefert.
1 3
4 4
5
7 7
8 2
1
6
7
1 Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an: Maschinen-Betriebsarten links
und Programmier-Betriebsarten rechts. Im größeren Feld der
Kopfzeile steht die Betriebsart, auf die der Bildschirm geschaltet
ist: dort erscheinen Dialogfragen und Meldetexte (Ausnahme:
Wenn die TNC nur Grafik anzeigt).
2 Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die
darunterliegenden Tasten. Zur Orientierung zeigen schmale
Balken direkt über der Softkey-Leiste die Anzahl der Softkey-
Leisten an, die sich mit den außen angeordneten schwarzen Pfeil-
Tasten wählen lassen. Die aktive Softkey-Leiste wird als
aufgehellter Balken dargestellt.
3 Softkey-Wahltasten
4 Softkey-Leisten umschalten
5 Festlegen der Bildschirm-Aufteilung
6 Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
7 Softkey-Wahltasten für Maschinenhersteller-Softkeys
8 Softkey-Leisten für Maschinenhersteller-Softkeys umschalten
