204 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
htwinklig
e K
oor
dinat
e

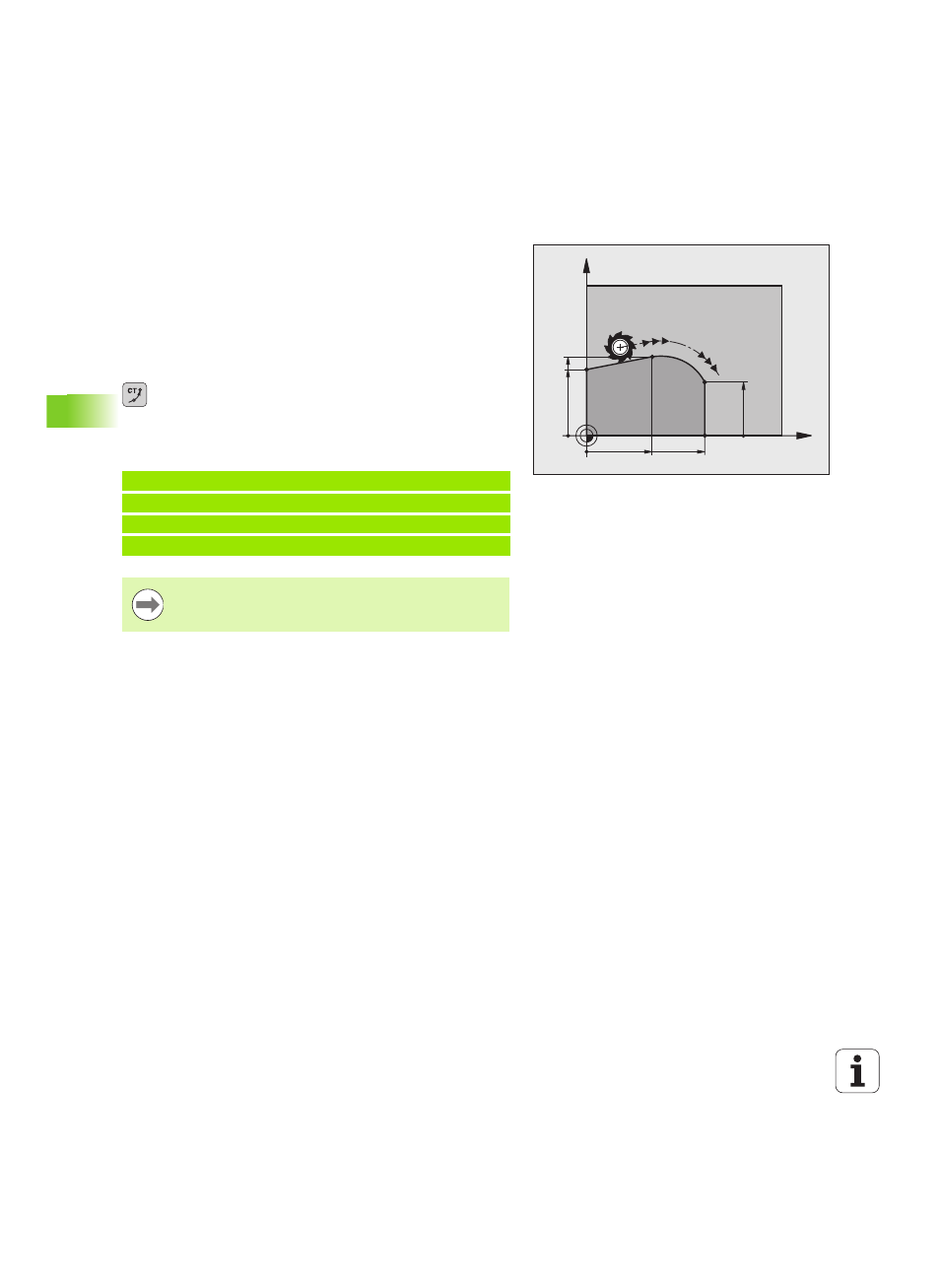

n Kreisbahn CT mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der
Konturelemente kein Knick- oder Eckpunkt entsteht, die
Konturelemente also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem CT-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
U Koordinaten des Kreisbogen-Endpunkts, falls nötig:
U Vorschub F
U Zusatz-Funktion M
NC-Beispielsätze
X
Y
25 45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte Konturelement
sollten beide Koordinaten der Ebene enthalten, in der der
Kreisbogen ausgeführt wird!
