Bahnbewegungen mit Radiuskorrektur: RR und RL
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder.
Eingabe der Radiuskorrektur
Die Radiuskorrektur geben Sie in einen L-Satz ein. Koordinaten des
Zielpunktes eingeben und mit Taste ENT bestätigen
Werkzeugbewegung links von der programmierten
Kontur: Softkey RL drücken oder
Werkzeugbewegung rechts von der programmierten
Kontur: Softkey RR drücken oder
Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: Taste ENT drücken
Satz beenden: Taste END drücken
X
Y
RL
X
Y
RR

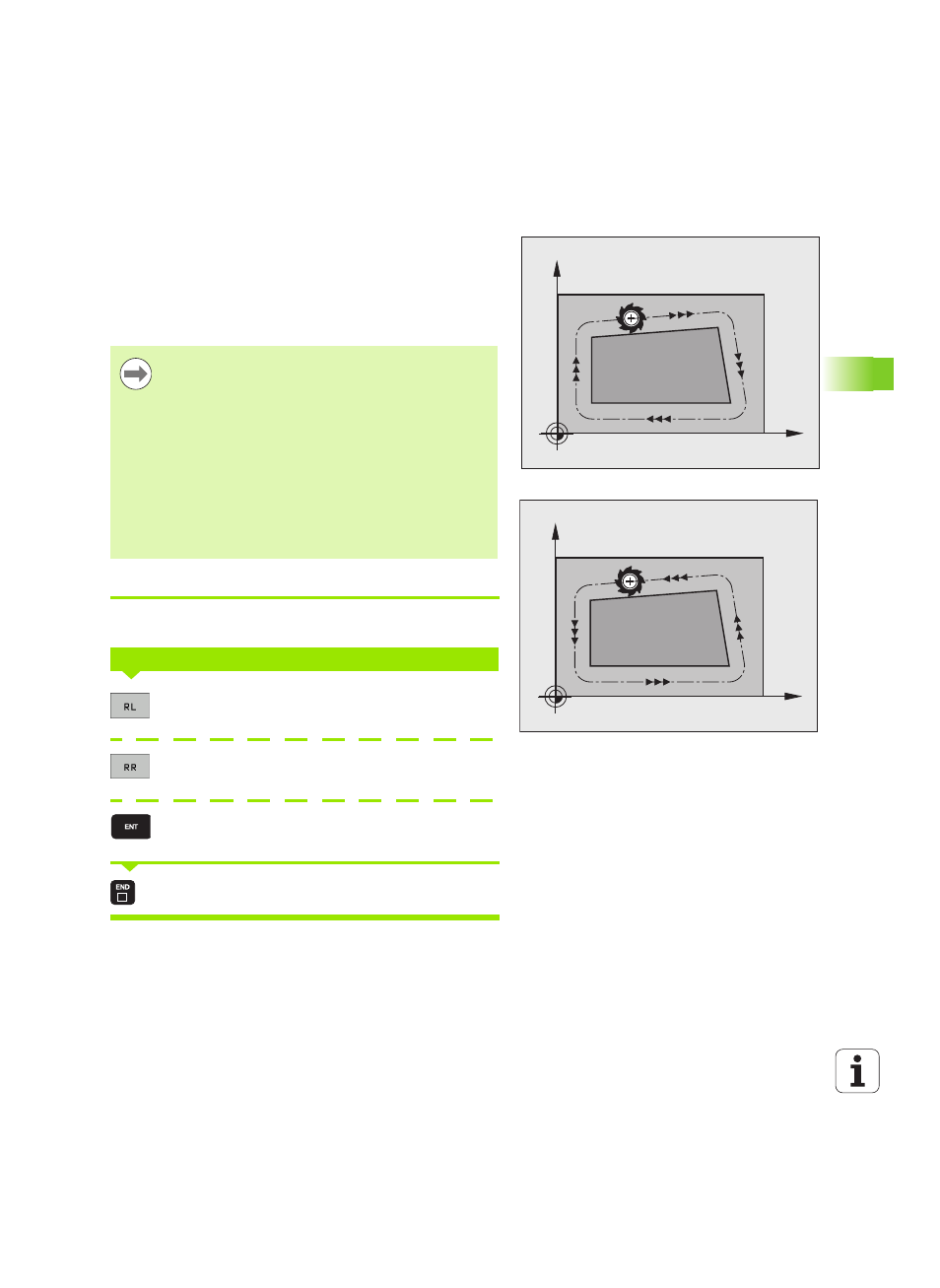

RR Das Werkzeug verfährt rechts von der Kontur
RL Das Werkzeug verfährt links von der Kontur
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur RR und RL muss mindestens ein
Verfahrsatz in der Bearbeitungsebene ohne
Radiuskorrektur (also mit R0) stehen.
Die TNC aktiviert eine Radiuskorrektur zum Ende des
Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.
Beim ersten Satz mit Radiuskorrektur RR/RL und beim
Aufheben mit R0 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
dass die Kontur nicht beschädigt wird.
RADIUSKORR.: RL/RR/KEINE KORR.?
