HEIDENHAIN TNC 640 431
13.2 Basisfunktionen (Sof
tw
ar
e-Option 50)
Freistiche programmieren
Freistiche werden meist benötigt, um den bündigen Anbau von
Gegenstücken zu ermöglichen. Zudem können Freistiche helfen, die
Kerbwirkung an Ecken zu reduzieren. Häufig werden Gewinde und
Passungen mit einem Freistich versehen. Zur Definition der
verschiedenen Freistiche stehen Ihnen unterschiedliche Kontur-
Elemente zur Verfügung:
„ UDC TYPE_E : Freistich für weiterzubearbeitende zylindrische Fläche
nach DIN 509
„ UDC TYPE_F : Freistich für weiterzubearbeitende Plan- und
zylindrische Fläche nach DIN 509
„ UDC TYPE_H : Freistich für stärker ausgerundeten Übergang nach
DIN 509
„ UDC TYPE_K : Freistich in Planfläche und zylindrische Fläche
„ UDC TYPE_U : Freistich in zylindrische Fläche
„ UDC THREAD : Gewinde-Freistich nach DIN 76

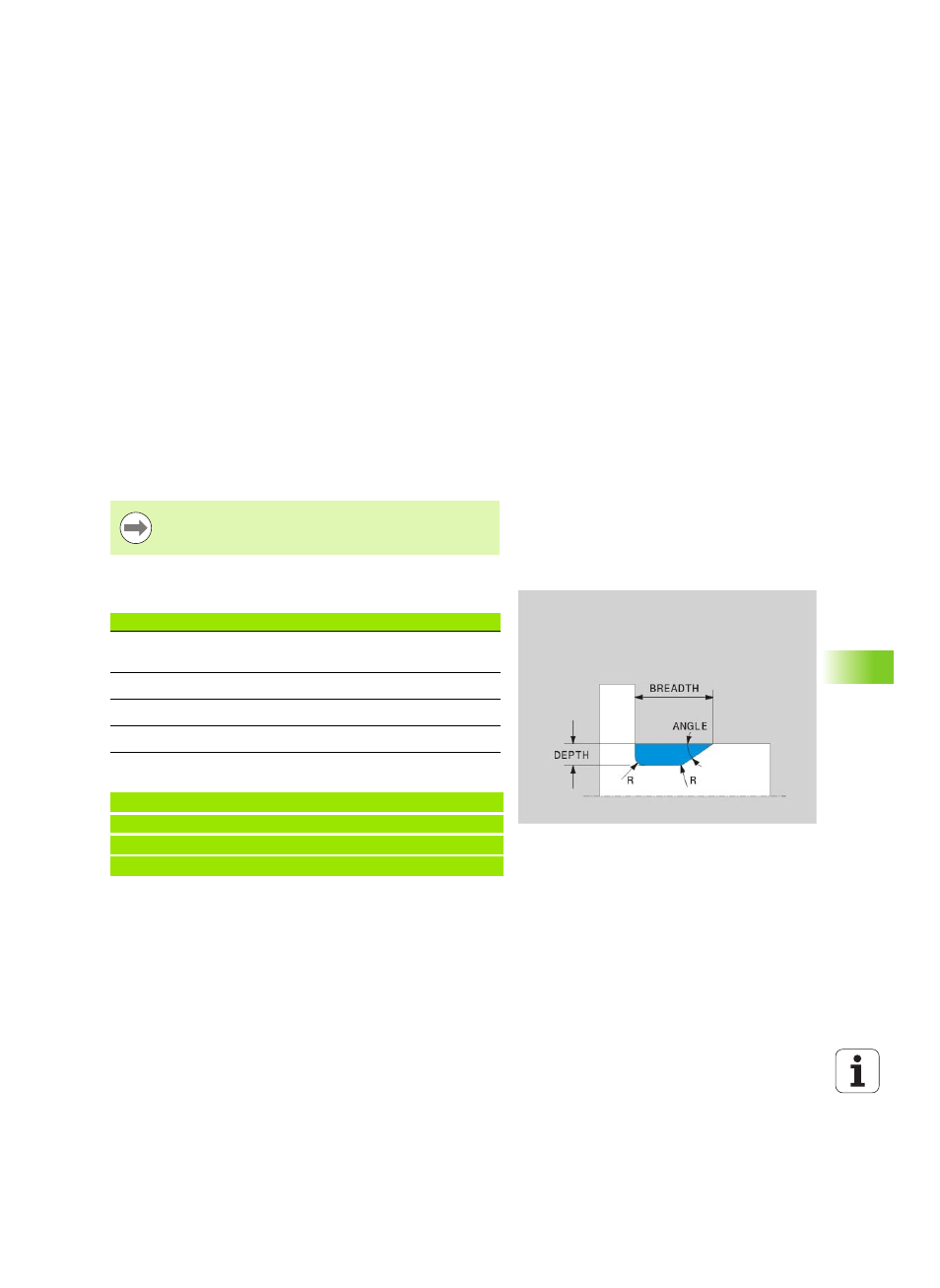

Freistich DIN 509 UDC TYPE _E
Eingabe-Elemente im Freistich DIN 509 UDC TYPE_E:
Freistich: Tiefe = 2, Breite = 15
Die TNC interpretiert Freistiche immer als Formelemente in
Längsrichtung. In Planrichtung sind keine Freistiche
möglich.
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken Optional
DEPTH Freistich-Tiefe Optional
BREADTH Freistich-Breite Optional
ANGLE Freistichwinkel Optional
21 L X+40 Z+0
22 L Z-30
23 23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
