6.4 Bahnbew
e
gung
en - r
e
c
htwinklig
e K
oor
dinat
e
n Gerade L

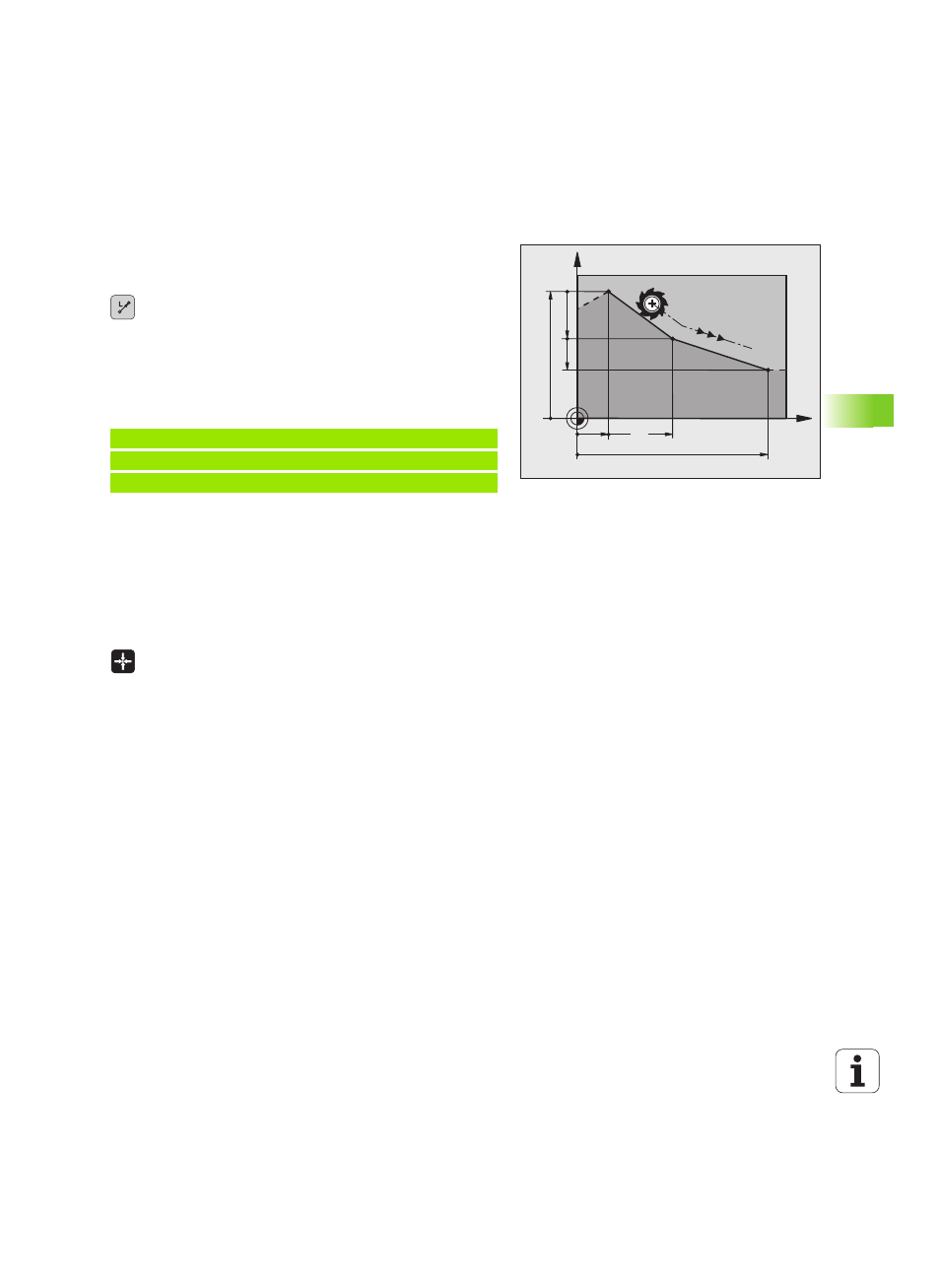

Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
U Koordinaten des Endpunkts der Geraden, falls nötig
U Radiuskorrektur RL/RR/R0
U Vorschub F
U Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (L-Satz) können Sie auch mit der Taste „IST-
POSITION-ÜBERNEHMEN“ generieren:
U Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
U Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
U Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
U Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
