Programmieren: Mehrachsbearbeitung
1
1
.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)

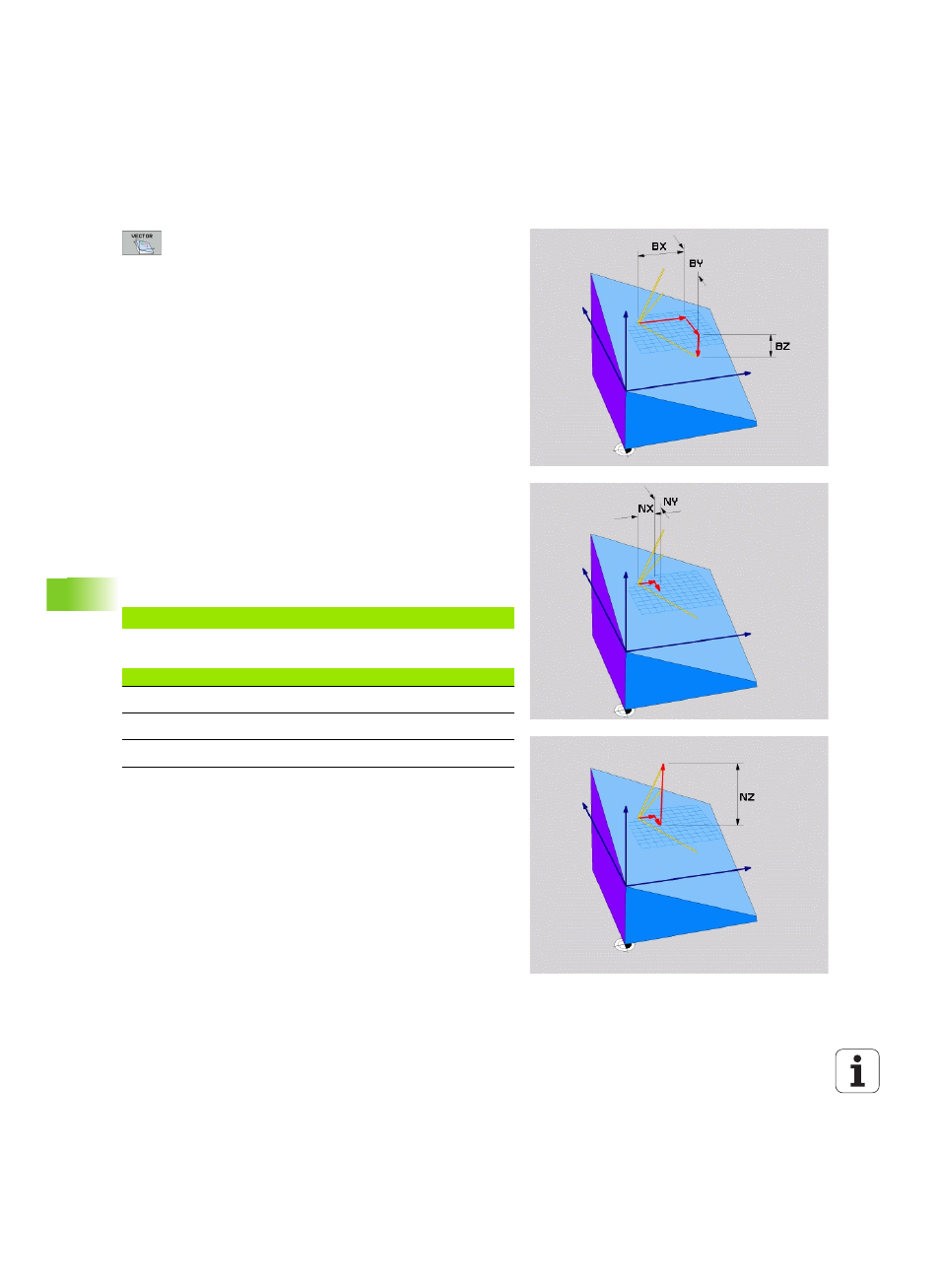

Eingabeparameter
U
X-Komponente Basisvektor?
: X-Komponente BX des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -9.9999999 bis +9.9999999
U
Y-Komponente Basisvektor?
: Y-Komponente BY des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -9.9999999 bis +9.9999999
U
Z-Komponente Basisvektor?
: Z-Komponente BZ des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -9.9999999 bis +9.9999999
U
X-Komponente Normalenvektor?
: X-Komponente NX
des Normalenvektors N (siehe Bild rechts Mitte).
Eingabebereich: -9.9999999 bis +9.9999999
U
Y-Komponente Normalenvektor?
: Y-Komponente NY
des Normalenvektors N (siehe Bild rechts Mitte).
Eingabebereich: -9.9999999 bis +9.9999999
U
Z-Komponente Normalenvektor?
: Z-Komponente NZ
des Normalenvektors N (siehe Bild rechts unten).
Eingabebereich: -9.9999999 bis +9.9999999
U
Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 384)
NC-Satz
Verwendete Abkürzungen
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Abkürzung
Bedeutung
VECTOR
Englisch vector = Vektor
BX, BY, BZ
Basisvektor: X-, Y- und Z-Komponente
NX, NY, NZ
Normalenvektor: X-, Y- und Z-Komponente
