HEIDENHAIN TNC 640 497
16.1 Gr
afik
en

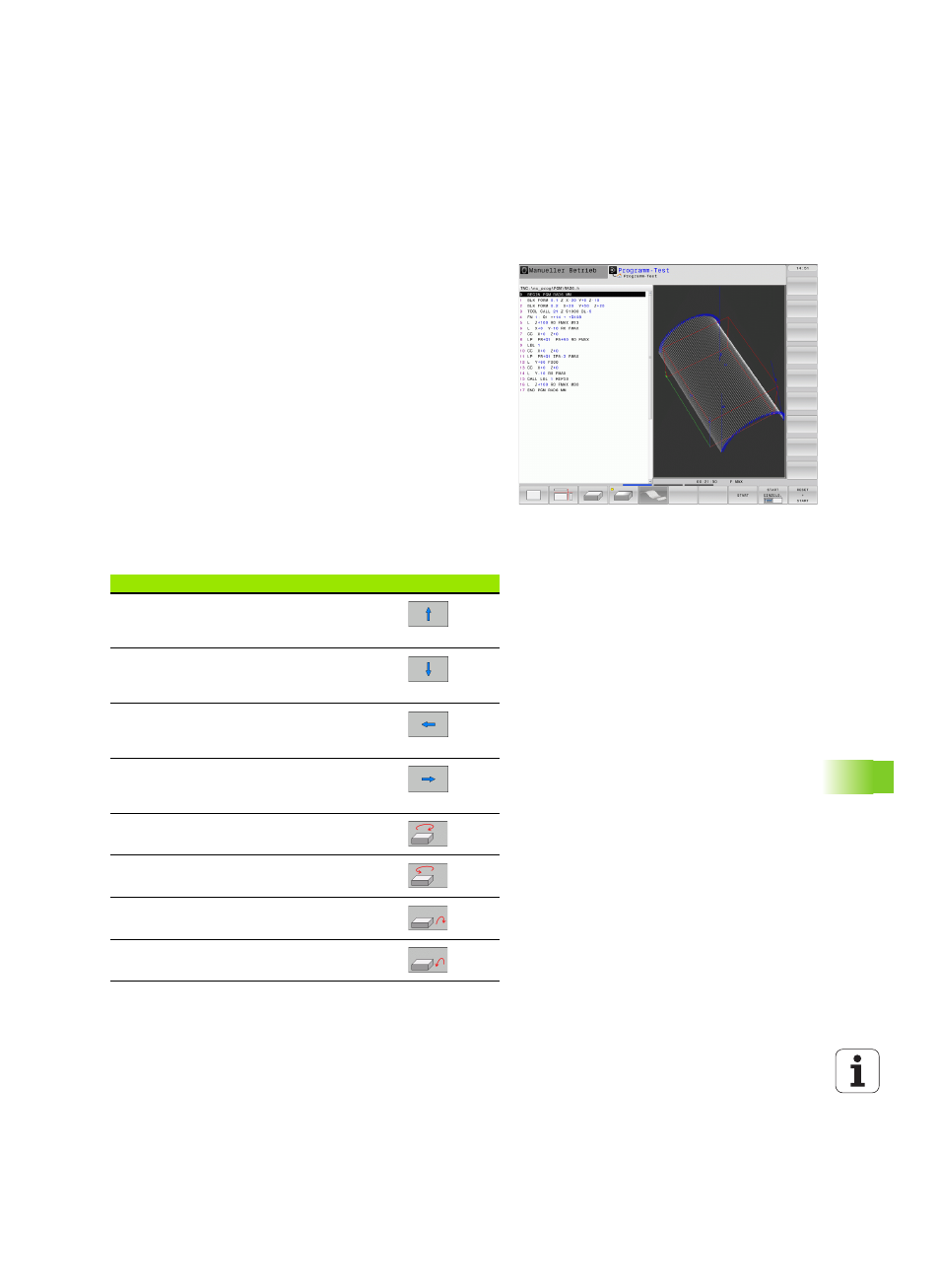

3D-Liniengrafik
Anwendung
Mit der dreidimensionalen Liniengrafik können Sie die
programmierten Verfahrwege der TNC dreidimensional darstellen
lassen. Um Details schnell erkennen zu können, steht eine
leistungsfähige Zoom-Funktion zur Verfügung.
Insbesondere extern erstellte Programme können Sie mit der 3D-
Liniengrafik schon vor der Bearbeitung auf Unregelmäßigkeiten
prüfen, um unerwünschte Bearbeitungsmarken am Werkstück zu
vermeiden. Solche Bearbeitungsmarken treten beispielsweise dann
auf, wenn Punkte vom Postprozessor falsch ausgegeben wurden.
Die TNC stellt Verfahrbewegungen mit FMAX in der 3D-Liniengrafik blau
dar.
Die 3D-Liniengrafik können Sie im Split-Screen-Modus oder im Full-
Screen-Modus verwenden:
U Programm links und 3D-Linien rechts anzeigen: Taste SPLIT
SCREEN und Softkey PROGRAMM + GRAFIK drücken
U 3D-Liniengrafik auf dem ganzen Bildschirm anzeigen: Taste SPLIT
SCREEN und Softkey GRAFIK drücken
Funktionen der 3D-Liniengrafik
Funktion Softkey
Zoom-Rahmen einblenden und nach oben
verschieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach unten
verschieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach links
verschieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach rechts
verschieben. Zum Verschieben Softkey gedrückt
halten
Werkstück im Uhrzeigersinn drehen
Werkstück im Gegen-Uhrzeigersinn drehen
Werkstück nach hinten kippen
Werkstück nach vorne kippen
