HEIDENHAIN TNC 640 447
14.2 V
e
rf
ahr
e
n der Masc
hinenac
h
sen

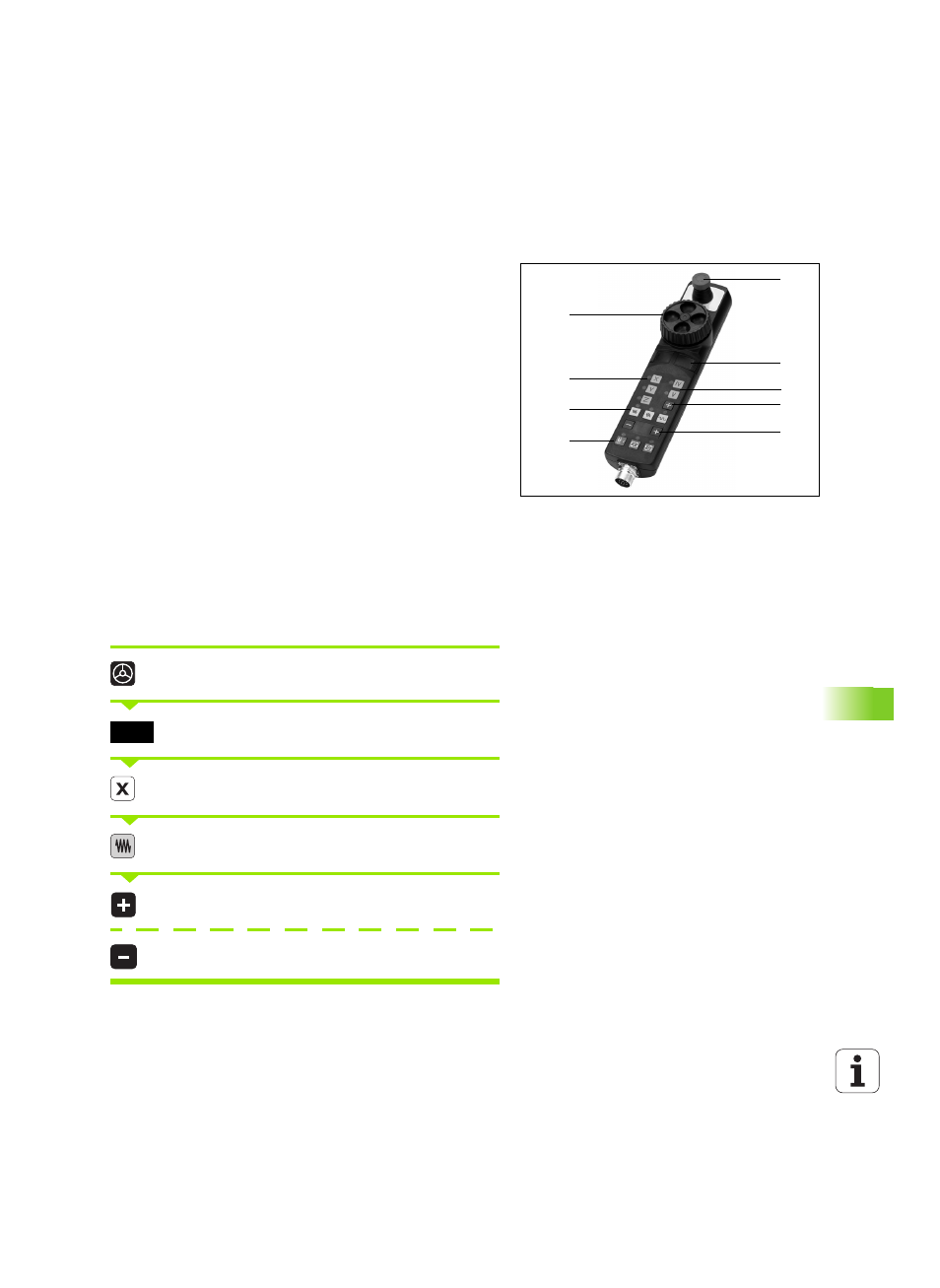

Verfahren mit dem elektronischen Handrad
HR 410
Das tragbare Handrad HR 410 ist mit zwei Zustimmtasten
ausgerüstet. Die Zustimmtasten befinden sich unterhalb des
Sterngriffs.
Sie können die Maschinenachsen nur verfahren, wenn eine der
Zustimmtasten gedrückt ist (maschinenabhängige Funktion).
Das Handrad HR 410 verfügt über folgende Bedienelemente:
Die roten Anzeigen signalisieren, welche Achse und welchen
Vorschub Sie gewählt haben.
Verfahren mit dem Handrad ist bei aktivem M118 auch während des
Programmlaufs möglich.
Verfahren
Betriebsart El. Handrad wählen
Zustimmtaste gedrückt halten
Achse wählen
Vorschub wählen
Aktive Achse in Richtung + verfahren, oder
Aktive Achse in Richtung – verfahren
2
4
6
8
1
3
4
5
7
1 NOT-AUS-Taste
2 Handrad
3 Zustimmtasten
4 Tasten zur Achswahl
5 Taste zur Übernahme der Ist-Position
6 Tasten zum Festlegen des Vorschubs (langsam, mittel, schnell;
Vorschübe werden vom Maschinenhersteller festgelegt)
7 Richtung, in die die TNC die gewählte Achse verfährt
8 Maschinen-Funktionen (werden vom Maschinenhersteller
festgelegt)
