8.3
Austausch des kompletten Geräteeinsatzes des Messumformers IFC 110 PF
Vor dem Öffnen des Gehäuses Hilfsenergie ausschalten!
1) )Deckel vom Anschlussraum entfernen (2 Schrauben lösen).
2) Im Anschlussraum alle Steckerklemmen abziehen.
3) Glasdeckel vom Bedienraum entfernen (4 Schrauben lösen).
4) 4 Schrauben auf der Frontplatte F lösen und kompletten Elektronikeinsatz am Griff oben auf der Frontplatte
vorsichtig aus dem Messumformergehäuse herausziehen.
5) Das Daten-EEPROM IC 14 (auf Leiterplatte ADW) von dem alten Geräteeinsatz auf den neuen Einsatz
umsetzen. Beim Einstecken des Daten-EEPROM die Richtung des IC beachten. Durch den Wechsel des
EEPROM sind keine weiteren Einstell- oder Abgleicharbeiten an dem neuen Geräteeinsatz erforderlich.
Siehe hierzu Zeichnung auf der folgenden Seite und Abbildungen der Leiterplatten in Kap. 8.5.
6) Zusammenbau in umgekehrter Reihenfolge (Punkte 4 bis 1 oben).

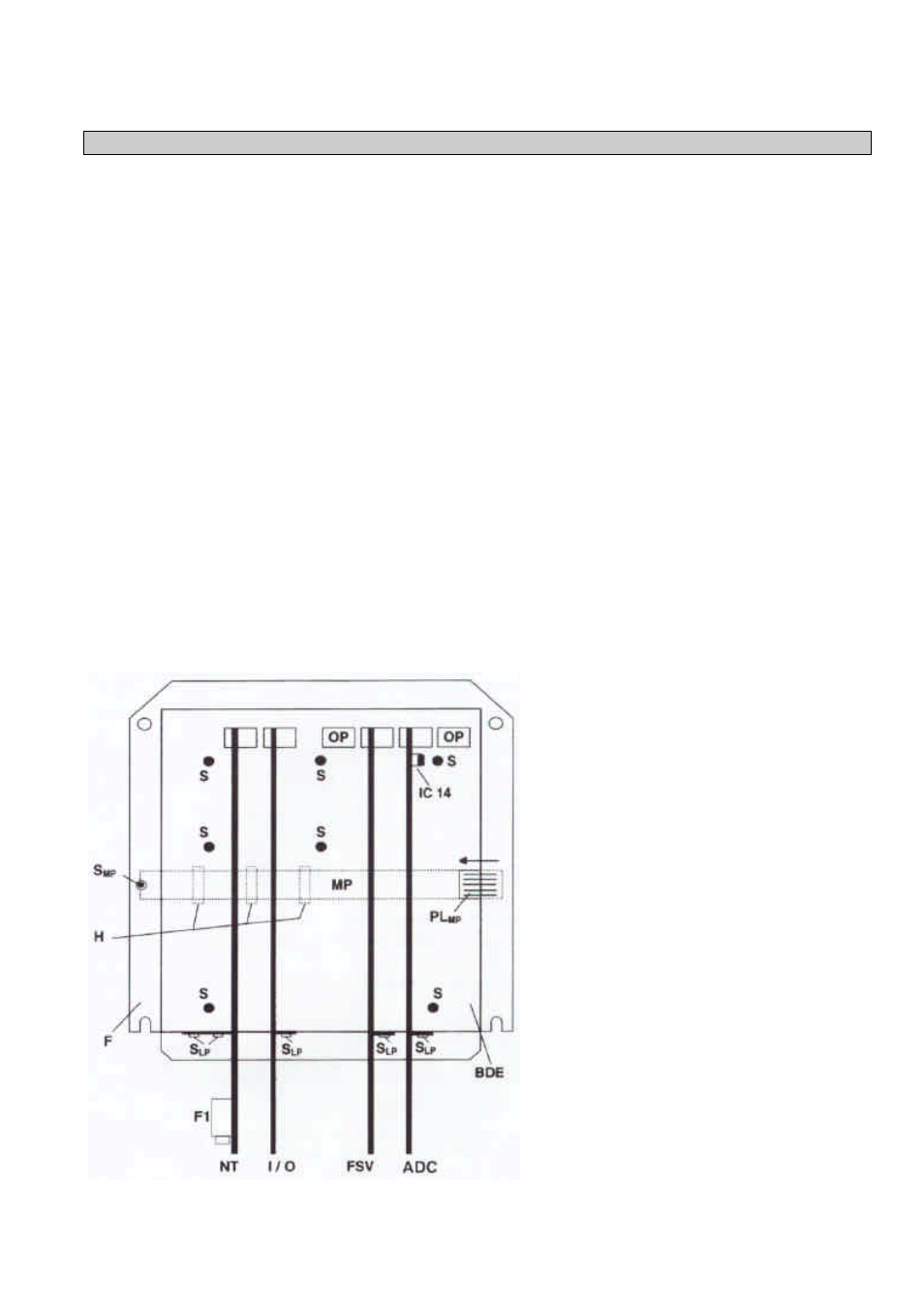

ADW
Leiterplatte A/D-Wandler
NT
Leiterplatte Netzteil
BDE
Motherboard (Grundplatte)
OP
Anschlussstecker für
Zusatzmodule
F
Frontplatte
PL
MP
5-polige Steckerleiste zum Anschluss der
F1
Hilfsenergie-Sicherung, siehe Kap. 8.1 und 9
Magnetsensoren-Leiterplatte MP
FSV
Leiterplatte Feldstromversorgung
S
7 Muttern, Befestigung der Elektronikeinheit auf
der Frontplatte F
H
3 Haltebügel auf der Rückseite der Frontplatte S
LP
Befestigungsschrauben für die Leiterplatten
IC14
Daten-EEPROM (8-polig)
S
MP
Mutter und Edelstahl-Zahnscheibe zur
Fixierung der Magnetsensoren-Leiterplatte
I/O
Leiterplatte Aus- und Eingänge
MP
Leiterplatte für Magnetsensoren
(Option), siehe Kap. 6.2 und 8
