ND 522/523

13

I – 1 Gr

undlag

en für P

o

sitionsang

a

ben

Absolute Werkstück-Positionen

Jede Position auf dem Werkstück ist durch ihre absoluten Koordinaten
eindeutig festgelegt. Siehe Abb. I.2.

Beispiel: Absolute Koordinaten der Position

1

:

X = 20 mm
Y = 10 mm
Z = 15 mm

Wenn Sie nach einer Werkstückzeichnung mit absoluten
Koordinaten
bohren oder fräsen, dann fahren Sie das Werkzeug auf
die Koordinaten.

Inkrementale Werkstück-Positionen

Eine Position kann auch auf die vorhergegangene Soll-Position
bezogen sein. Der relative Nullpunkt wird dann also auf die
vorhergegangene Soll-Position gelegt. Man spricht dann von
inkrementalen Koordinaten (Inkrement = Zuwachs) bzw. einem
Inkrementalmaß oder Kettenmaß (da die Position durch
aneinandergereihte Maße angegeben wird). Inkrementale
Koordinaten werden durch ein vorangestelltes I gekennzeichnet.

Beispiel: Inkrementale Koordinaten der Position

3

bezogen auf

Position

2

. Siehe Abb. I.3

.

Absolute Koordinaten der Position

2

:

X = 10 mm
Y = 5 mm
Z = 20 mm

Inkrementale Koordinaten der Position

3

:

IX = 10 mm
IY = 10 mm
IZ = –15 mm

Wenn Sie nach einer Werkstückzeichnung mit inkrementalen
Koordinaten bohren oder fräsen, dann bewegen Sie das Werkzeug
jeweils um den Koordinatenwert weiter.

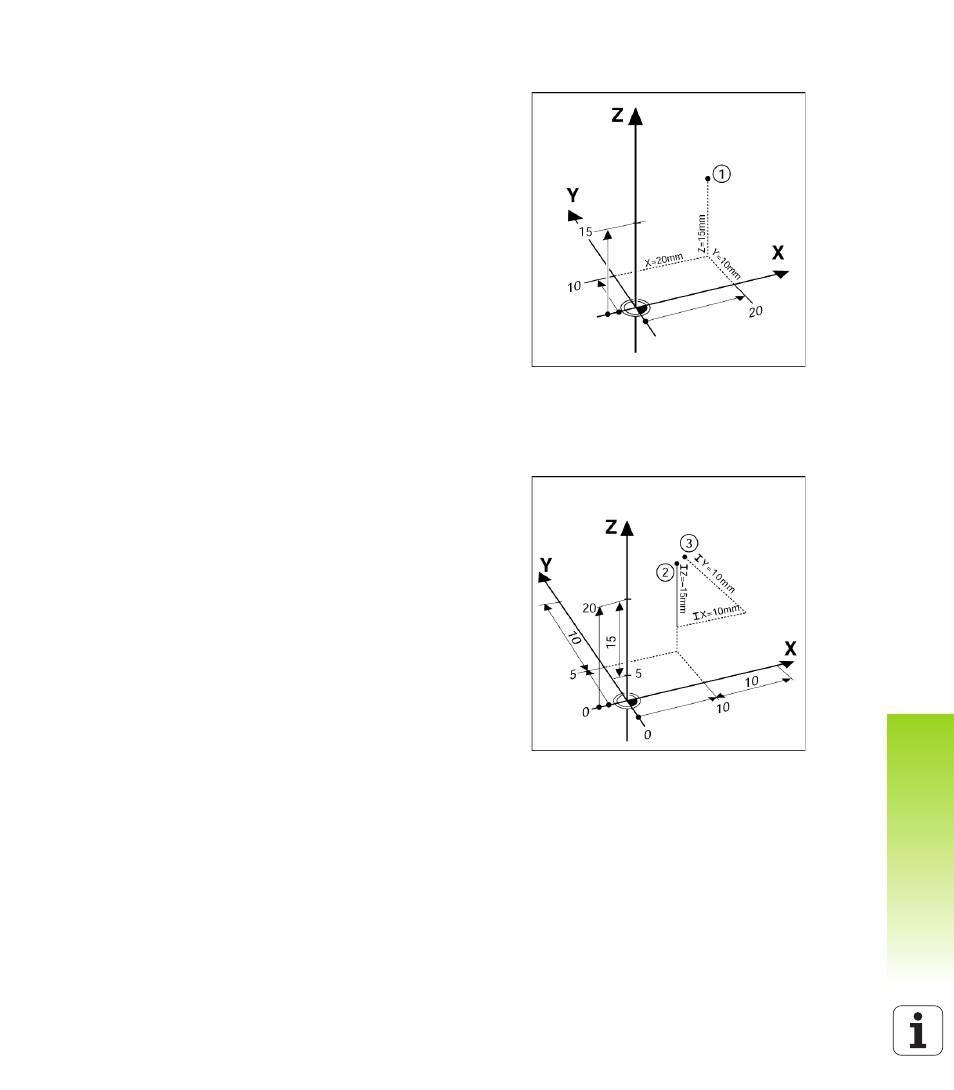

Abb. I.2 Position 1 zum Beispiel „Absolute

Werkstück-Positionen“

Abb. I.3 Position 3 mit inkrementalen Koordinaten
