74 II Technische Information
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Messgeräte anschließen
Der ND 522/523 kann mit Längen- und Winkelmessgeräten von
HEIDENHAIN verwendet werden, die digitale TTL-Signale liefern.
Die Anschlusskabel dürfen bis zu 30 m lang sein.
Pin-Belegung der Messgerät-Eingänge
Die Zuordnung zwischen Messgerät-Eingang und Achse können Sie
beliebig festlegen.
Voreingestellte Konfiguration:
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!

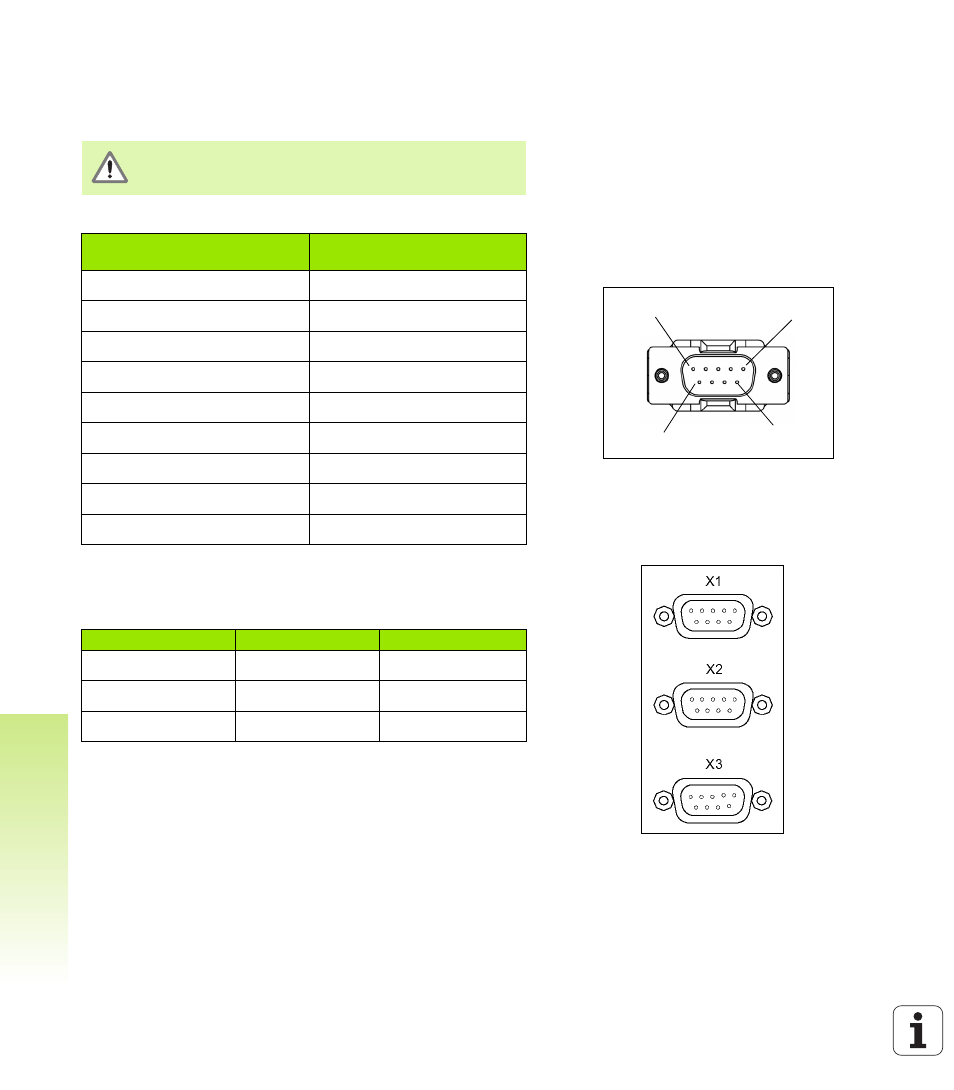

Abb. II.3 9-poliger Stecker (Stift) X1-X3 für
Messgerät-Eingang auf der Rückseite des
ND 522/523
1 5
9
6
Sub-D Stecker
9-polig Signal
1 /
2 U
a1
3 
4 U
a2
5 
6 0 V
7 U
P
8 U
a0
9 
Abb. II.4 Messgerät-Eingänge auf der Rückseite des
ND 522/523
Messgerät-Eingang Fräsen Drehen
X1 X X
X2 Y Z
0
X3 Z Z
