Schräge und Bogen fräsen
In diesem Abschnitt sind die Funktionen für das Fräsen einer Schräge
oder eines Bogens beschrieben.
Die entsprechende Eingabemaske öffnen Sie, indem Sie die Taste
SCHRÄGE FRÄSEN
oder die Taste BOGEN FRÄSEN drücken. Diese
Funktionen ermöglichen es Ihnen, mit einer manuellen Maschine eine
schräge Kontur (Schräge fräsen) oder einen Kreisbogen (Bogen fräsen)
zu fräsen.
Funktionen für Schräge/Bogen fräsen
Schräge fräsen
Eingabemaske: Siehe Abb. I.43 und Abb. I.44.
In der Eingabemaske SCHRÄGE FRÄSEN legen Sie die Fläche fest,
die gefräst werden soll. Mit der Taste SCHRÄGE FRÄSEN öffnen Sie die
Eingabeform.
 Ebene - Mit dem Softkey EBENE wählen Sie die gewünschte Ebene.
Die aktive Ebene wird auf dem Softkey und im Feld EBENE
angezeigt. Die Grafik im Hinweisfenster hilft bei der Auswahl der
richtigen Ebene.
 Startpunkt: Geben Sie die Koordinaten des Startpunkts ein oder
drücken Sie MERKE, um die aktive Position als Koordinate zu
übernehmen.
 Endpunkt: Geben Sie die Koordinaten des Endpunkts ein oder
drücken Sie MERKE, um die aktive Position als Koordinate zu
übernehmen.
 Schritt: Geben Sie die Schrittgröße ein. Beim Fräsen gibt die
Schrittgröße den Abstand zwischen den einzelnen Schnitten oder
den einzelnen Schritten auf einer Linie an.
Drücken Sie Enter um die Bearbeitung auszuführen. Mit der Taste C
beenden Sie die Funktion, ohne sie auszuführen. Die Einstellungen
bleiben bis zum Ausschalten der Positionsanzeige erhalten.

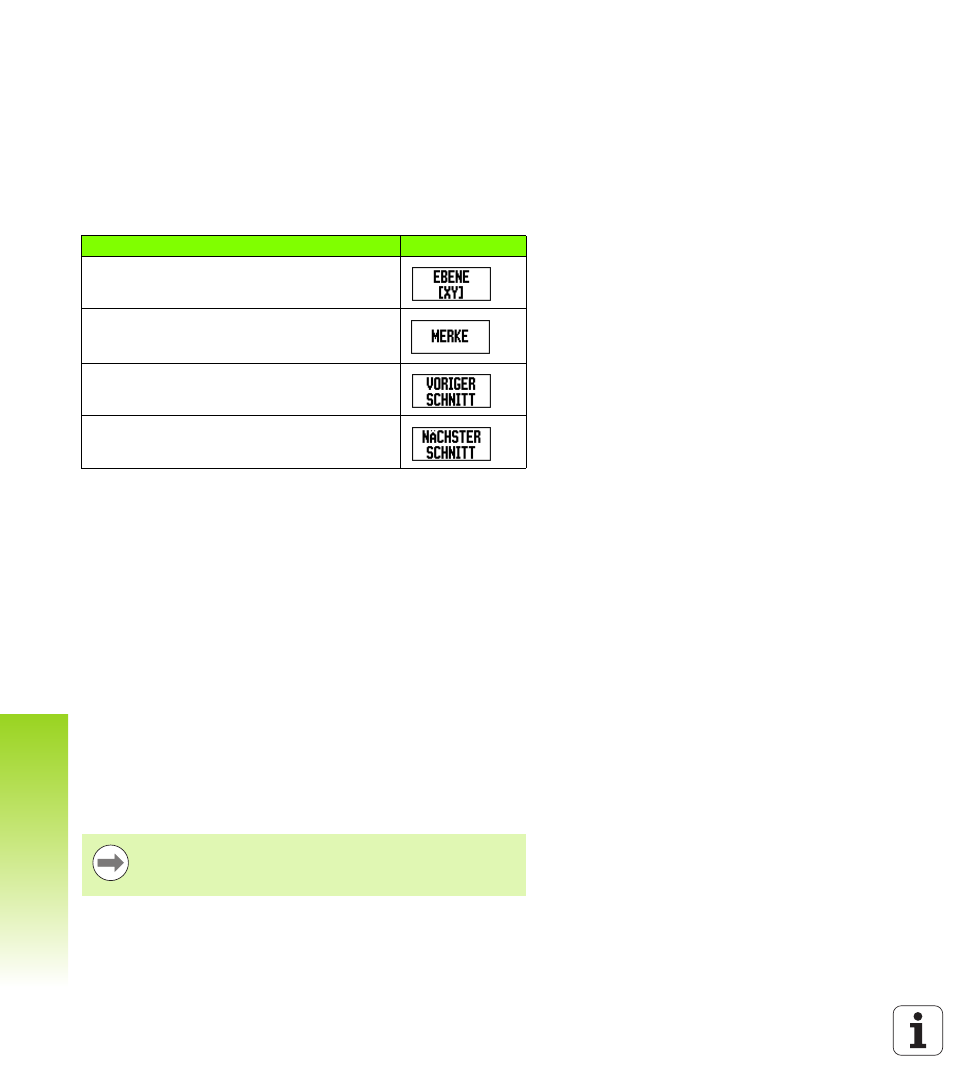

Funktion Softkey
Ebene wählen
Aktuelle Position übernehmen
Zum vorigen Schritt zurückkehren
Nächsten Schritt anfahren
Die Schrittgröße ist optional. Bei Schrittgröße = 0
entscheidet der Benutzer während der Laufzeit, wie weit
er zwischen den einzelnen Schritten fahren will.
