ND 522/523 65
I – 4 F
unktionen für Dr
ehbearbeit
ung
e
n

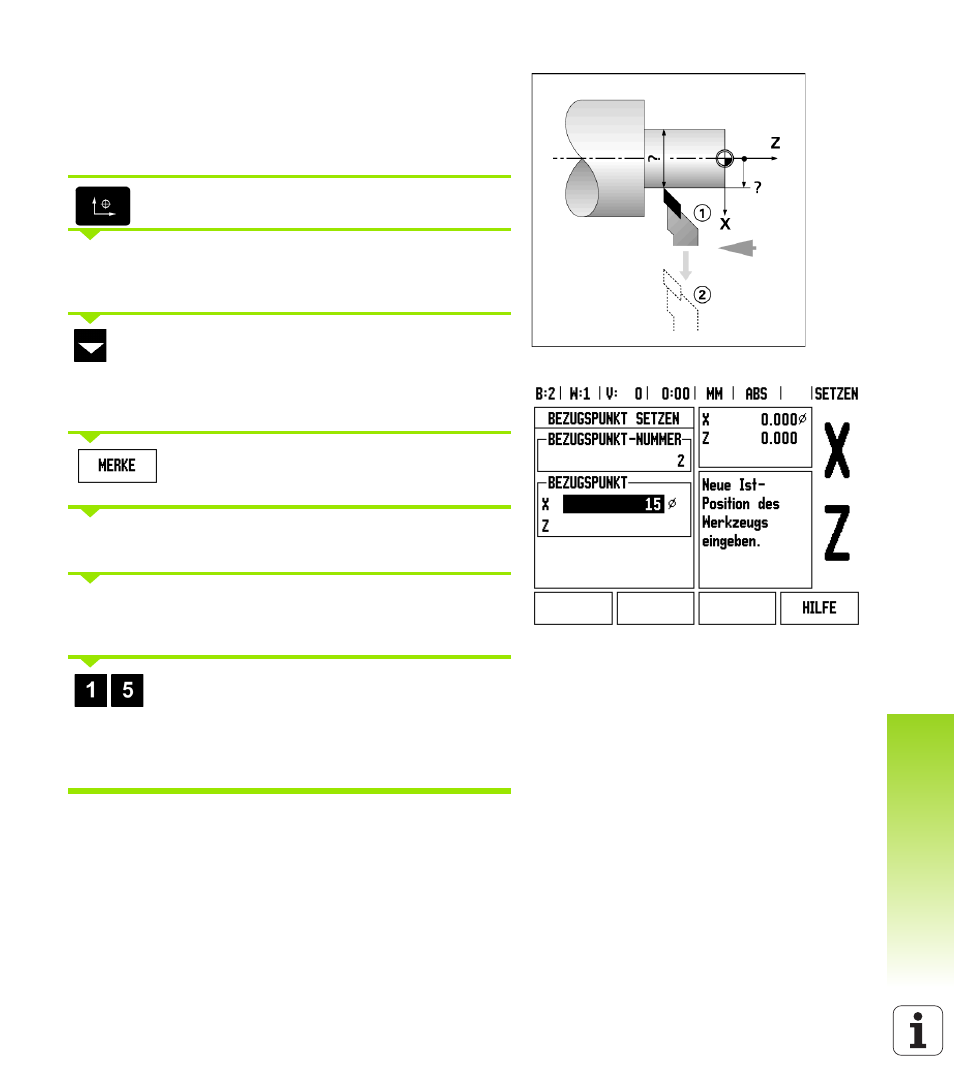

Bezugspunkte mit MERKE/SETZE setzen
Wenn das Werkzeug unter Belastung steht und Ihnen der
Durchmesser des Werkstücks nicht bekannt ist, sollten Sie die
Funktion MERKE/SETZE zum Bezugspunkt-Setzen verwenden. Siehe
Abb. I.54 & Abb. I.55
Funktion MERKE/SETZE anwenden:
Drücken Sie die Taste BEZUGSPUNKT.
Der Cursor steht jetzt im Feld BEZUGSPUNKT-
NUMMER.
Geben Sie die Bezugspunkt-Nummer ein und
bewegen Sie den Cursor mit der NACH-UNTEN-Taste
auf das Feld X-ACHSE.
Drehen Sie das Werkstück in der X-Achse an.
Drücken Sie den Softkey MERKE, während das
Werkzeug noch im Einsatz ist.
Fahren Sie das Werkzeug frei.
Schalten Sie die Spindel ab und messen Sie den
Durchmesser des Werkstücks.
Geben Sie den gemessenen Durchmesser ein, z.B.
15 mm und bestätigen Sie mit Enter.
Stellen Sie sicher, dass sich der ND 522/523 im
Modus Durchmesser-Anzeige (Ø) befindet, wenn Sie
einen Durchmesser-Wert eingeben.
Abb. I.54
Abb. I.55 Bezugspunkte mit MERKE/SETZE setzen
