ND 522/523 33
I – 3 F
unktionen für F
räsbearbeit
ung
e
n

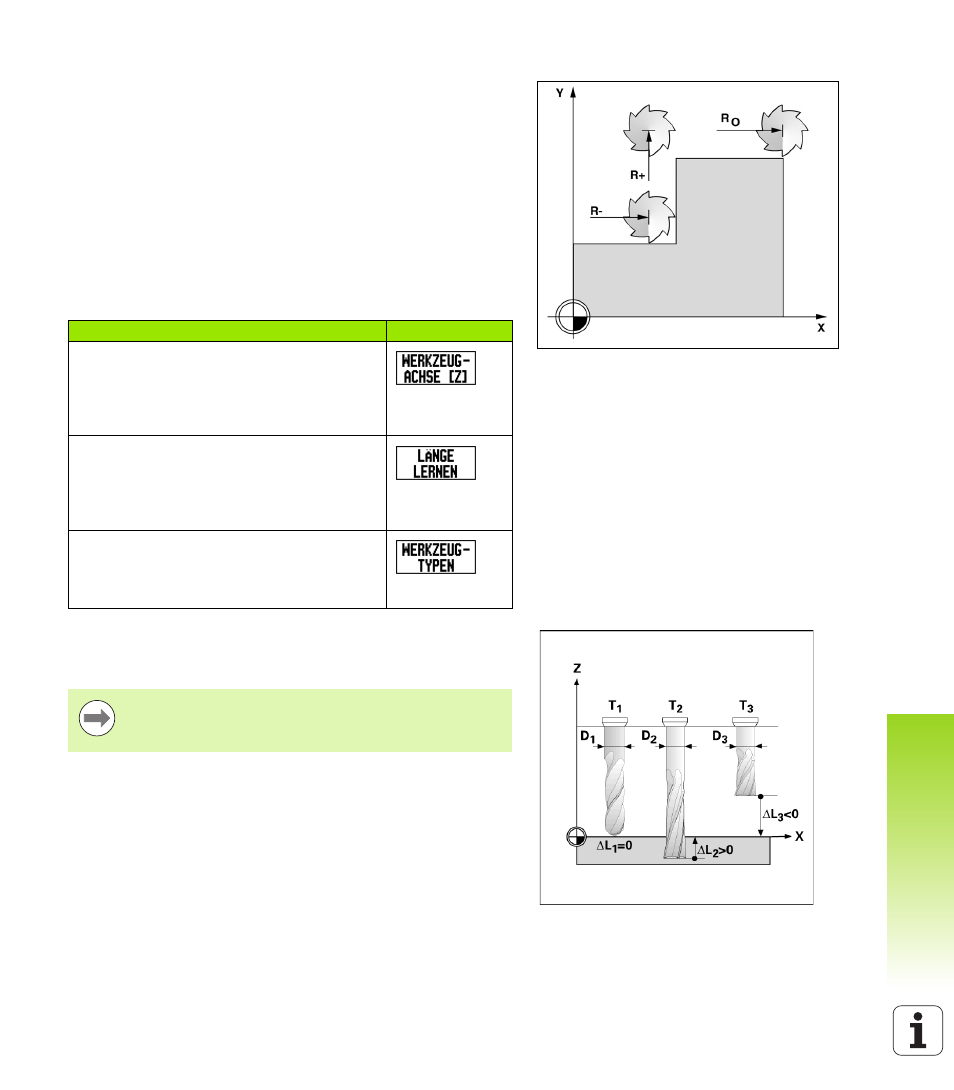

Werkzeugradius-Korrektur
Der ND 522/523 verfügt über eine Werkzeugradius-Korrektur, die es
Ihnen ermöglicht Zeichnungsmaße direkt einzugeben. Die
Positionsanzeige zeigt bei der Bearbeitung automatisch einen
Fahrweg an, der um den Werkzeug-Radius verlängert (R+) oder
verkürzt (R–) ist. Siehe Abb. I.23. (Nähere Informationen: siehe „Wert
setzen” auf Seite 41)
Werkzeuglänge
Den Längen-Versatz können Sie, sofern bekannt, eingeben oder ihn
vom ND 522/523 automatisch eintragen lassen. Im nachfolgenden
Beispiel zur Verwendung der Werkzeugtabelle finden Sie nähere
Hinweise zum Softkey LÄNGE LERNEN.
Die folgenden Softkeys stehen in der WERKZEUG-TABELLE oder in
der Eingabemaske für einzelne Werkzeuge zur Verfügung:
Vorzeichen für die Längendifferenz
Δ
L
Das Werkzeug ist länger als das Referenz-Werkzeug:
Δ
L > 0 (+)
Das Werkzeug ist kürzer als das Referenzwerkzeug:
Δ
L < 0 (–)
Die Längendifferenz ist mit dem Symbol “
Δ
“ gekennzeichnet.
Abb. I.23 Werkzeugradius-Korrektur
Funktion Softkey
Mit diesem Softkey wählen Sie die Achse, für
die der Längenversatz des Werkzeugs wirksam
sein soll. Die Radiuswerte des Werkzeugs
werden auf den Versatz der beiden
verbleibenden Achsen angewendet.
Betätigen Sie diesen Softkey, wenn Sie sich
den Versatz des Werkzeugs automatisch
eintragen lassen wollen. Dieser Softkey steht
nur zur Verfügung, wenn der Cursor auf dem
Feld LÄNGE steht.
Mit diesem Softkey öffnen Sie die
Eingabemaske WERKZEUG-TYPEN. Dieser
Softkey steht nur zur Verfügung, wenn der
Cursor auf dem Feld TYP steht.
Abb. I.24 Werkzeug-Länge und -Durchmesser
Als Werkzeug-Länge geben Sie die Längendifferenz
Δ
L
zwischen Werkzeug und Referenzwerkzeug ein. In Abb.
I.24 ist das Werkzeug T1 das Referenz-Werkzeug.
