Werkzeug-Versatz mit MERKE/SETZEN bestimmen
Mit der Funktion MERKE/SETZEN bestimmen Sie den Versatz eines
Werkzeuges unter Belastung, wenn Ihnen der Durchmesser des
Werkstücks nicht bekannt ist. Siehe Abb. I.50.
Die Funktion MERKE/SETZE ist vorteilhaft, wenn Sie Werkzeug-Daten
durch das Ankratzen des Werkstücks ermitteln. Damit der Positions-
Wert nicht verloren geht, wenn Sie das Werkzeug zum Messen des
Werkstücks freifahren, können Sie den Positions-Wert mit dem
Softkey MERKE speichern.
MERKE/SETZE-Funktion anwenden:
Drücken Sie die Taste WERKZEUG. Wählen Sie das
gewünschte Werkzeug und bestätigen Sie mit der
Taste Enter.
Drücken Sie die Taste der X-Achse.
Drehen Sie das Werkstück in der X-Achse an.
Drücken Sie den Softkey MERKE, während das
Werkzeug noch im Einsatz ist.
Fahren Sie das Werkzeug frei.
Schalten Sie die Spindel ab und messen Sie den
Durchmesser des Werkstücks.
Geben Sie den gemessenen Durchmesser ein, z.B.
15 mm und bestätigen Sie mit Enter.
Stellen Sie sicher, dass sich der ND 522/523 im
Modus Durchmesser-Anzeige (Ø) befindet, wenn Sie
einen Durchmesser-Wert eingeben.

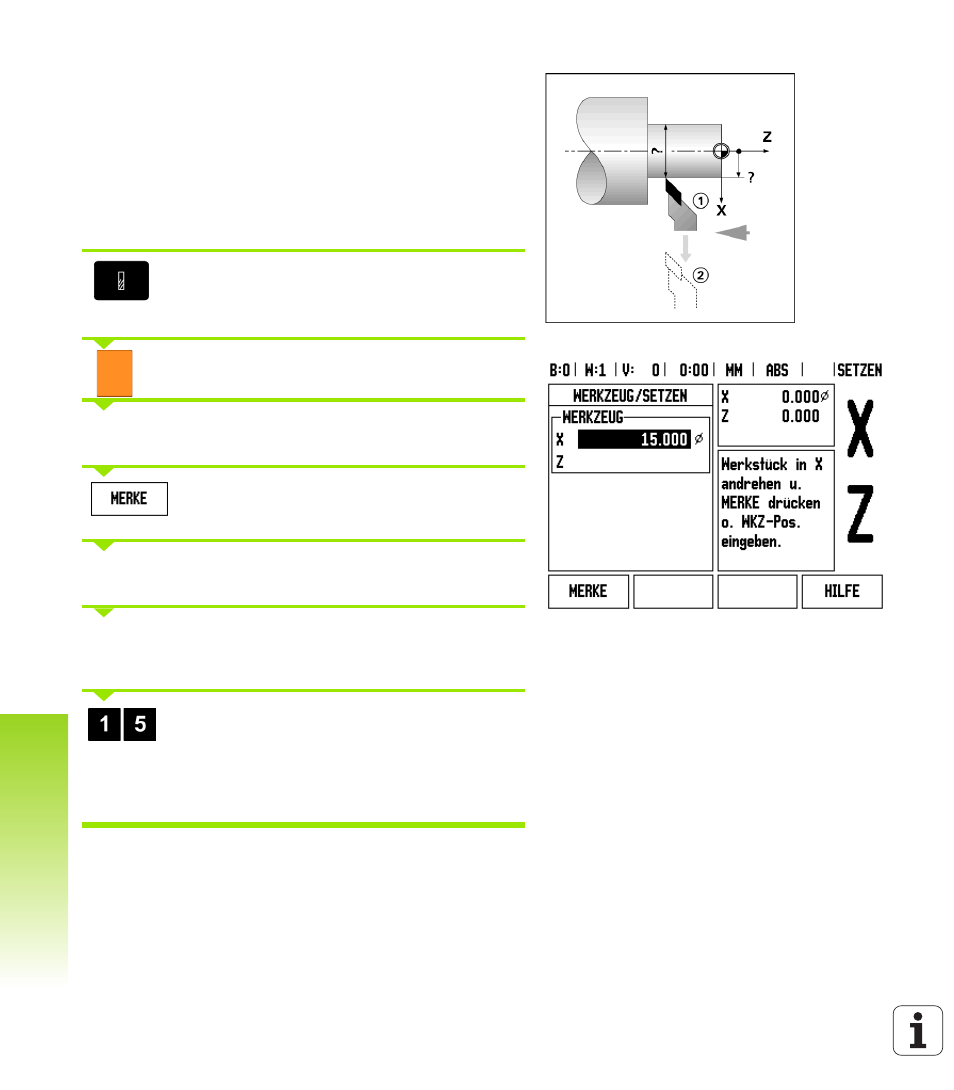

Abb. I.50 Werkzeug-Versatz bestimmen
Abb. I.51 Eingabemaske WERKZEUG/SETZEN
