ND 522/523 39
I – 3 F
unktionen für F
räsbearbeit
ung
e
n
Geben Sie die Position des Werkzeug-Mittelpunkts
(Y = –1,5 mm) ein und
drücken Sie die NACH-UNTEN-Taste.
Kratzen Sie die Werkstückoberfläche an.
Geben Sie die Position der Werkzeug-Spitze
(Z = 0 mm) für die Z-Koordinate des Bezugspunkts
ein. Bestätigen Sie mit Enter.
Antasten mit einem Werkzeug
Zum Setzen der Bezugspunkte mit einem Werkzeug können Sie die
Antastfunktionen des ND 522/523 benutzen. Siehe Abb. I.29 & Abb.
I.30.
Vorbereitung: Aktives Werkzeug als Werkzeug festlegen, das zum
Bezugspunkt-Setzen verwendet wird.
BEZUGSPUNKT-SETZEN IN Y
BEZUGSPUNKT-SETZEN Z = + 0

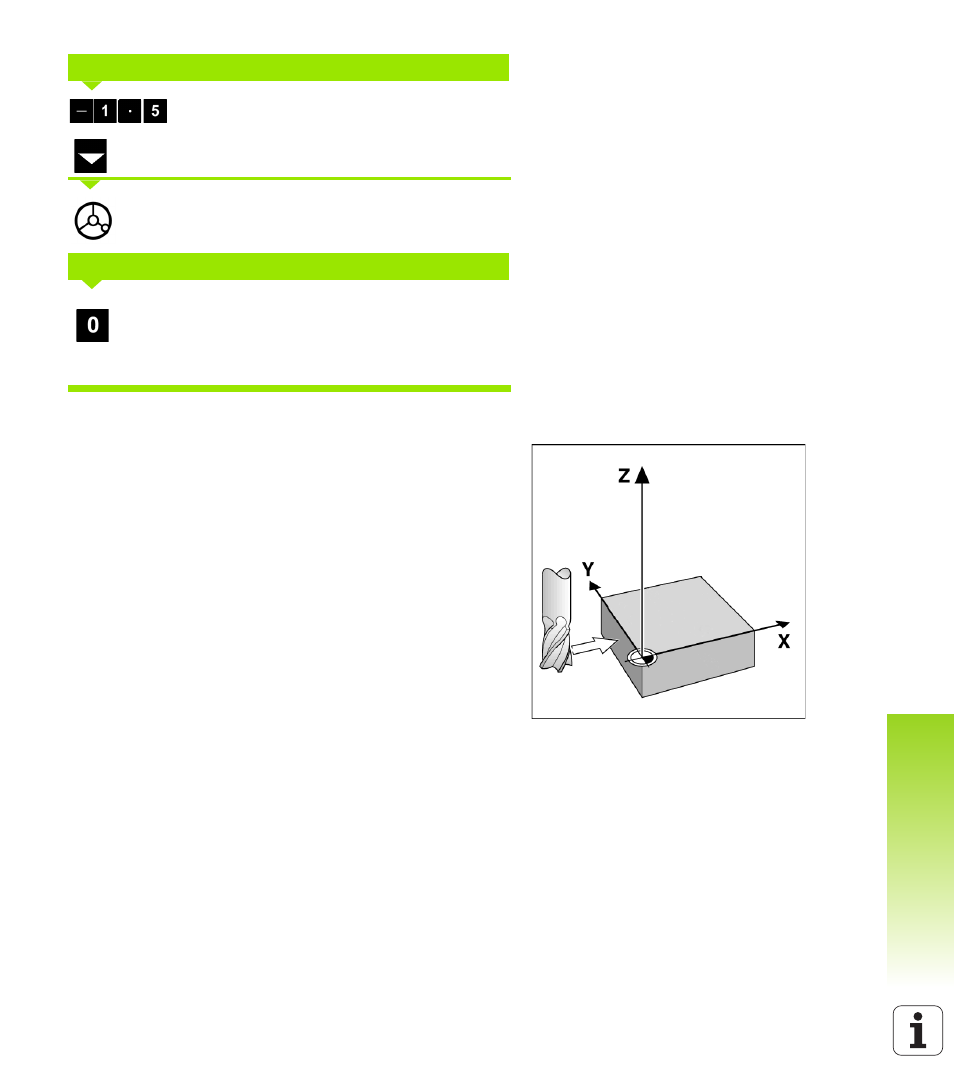

Abb. I.29 Kante als Bezugslinie setzen
