ND 522/523 73
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Elektrische Anforderungen
Spannung AC 100 V ... 240 V (-15 % ... +10 %)
Leistung max. 54 W
Frequenz 47 Hz ... 63 Hz (±3 Hz)
Sicherung T 500 mA/250 V, 5 mm x 20 mm, Slo-Blo
(Netzsicherung und neutrale Sicherung)
Umgebungsanforderungen
Schutzgrad (EN 60529) IP 40 Gehäuse-Rückseite
IP 54 Frontplatte
Betriebstemperatur 0° bis 45°C (32° bis 113°F)
Lagertemperatur –20° bis 70°C (–4° bis 158°F)
Mechanisches Gewicht 2,6 kg (5,8 lb.)

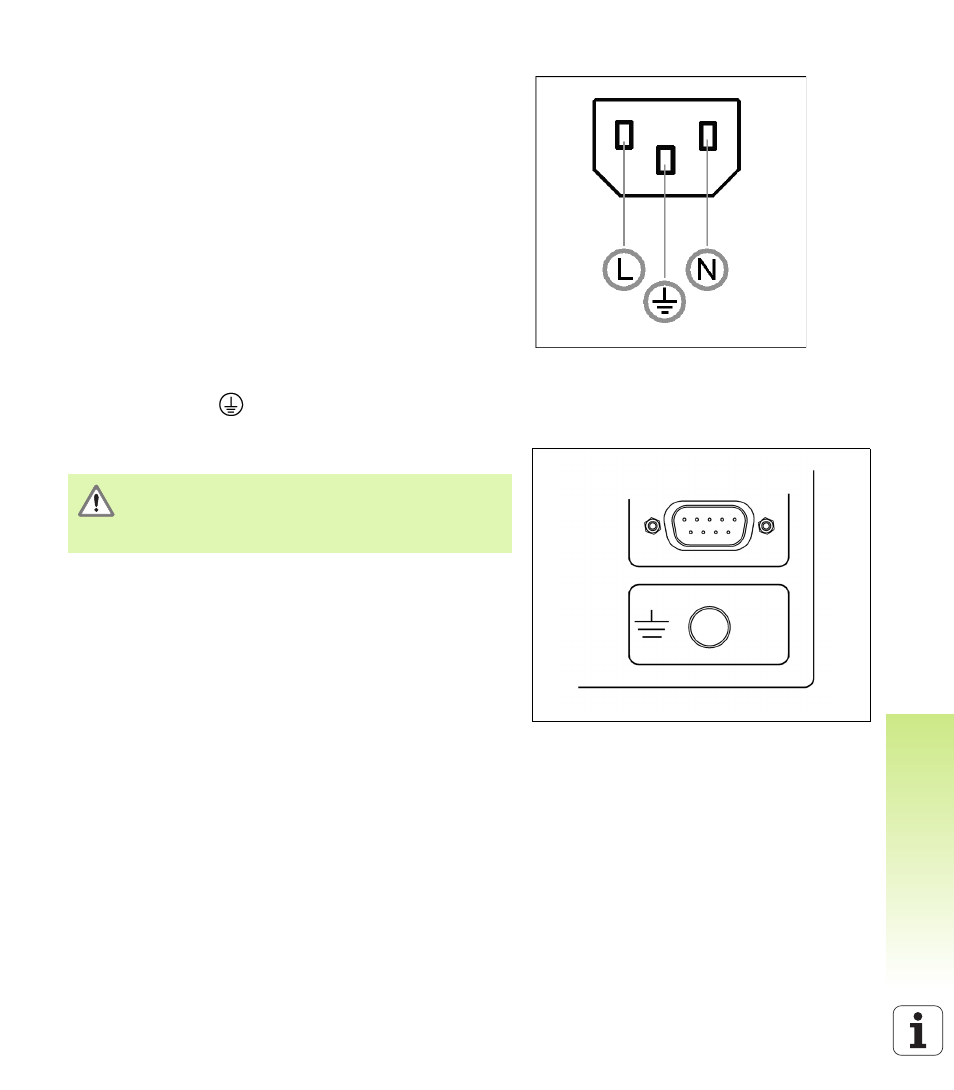

Verdrahtung der Netzkupplung (siehe Abb. II.1)
Netzanschluss an Kontakte L und N
Schutzerde an Kontakt:
Mindestquerschnitt des Netzanschlusskabels: 0,75 mm
2
Erdung
Vorbeugende Wartung
Es ist keine spezielle vorbeugende Wartung notwendig. Zum Reinigen
leicht mit einem trockenen faserfreien Tuch abwischen.
Abb. II.1 Netzkupplung
Abb. II.2 Erdungsanschluss auf der Gehäuse-
Rückseite
Der Erdungsanschluss auf der Gehäuse-Rückseite muss
mit dem zentralen Erdungspunkt der Maschine verbunden
sein! Mindestquerschnitt des Verbindungsleiters: 6 mm
2
,
siehe Abb. II.2.
