HEIDENHAIN ND 522 - Handbuch (Seite 52)

52 I Benutzer-Anleitung
I – 3 F
unktionen für F
räsbearbeit
ung
en
Beispiel: Lochreihe eingeben und ausführen (Siehe Abb. I.40, Abb.
I.41 & Abb. I.42).
Typ: Matrix
Erste X-Koordinate der Bohrung: X = 20 mm
Erste Y-Koordinate der Bohrung: Y = 15 mm
Anzahl der Bohrungen je Reihe: 4
Bohrungsabstand: 10 mm
Neigungswinkel: 18°
Bohrtiefe: –2
Anzahl der Reihen: 3
Abstand der Reihen: 12 mm
1. Schritt: Daten eingeben
Drücken Sie die Taste LOCHREIHE.
Geben Sie den Lochreihen-Typ ein (Matrix). Bewegen
Sie den Cursor auf das nächste Feld.
Geben Sie die X- und Y-Koordinate ein (X = 20), (Y =
15). Bewegen Sie den Cursor auf das nächste Feld.
Geben Sie die Anzahl der Bohrungen je Reihe ein (4).
Bewegen Sie den Cursor auf das nächste Feld.
Geben Sie den Bohrungsabstand auf der Lochreihe
ein (10).
Geben Sie den Neigungswinkel ein (18°).

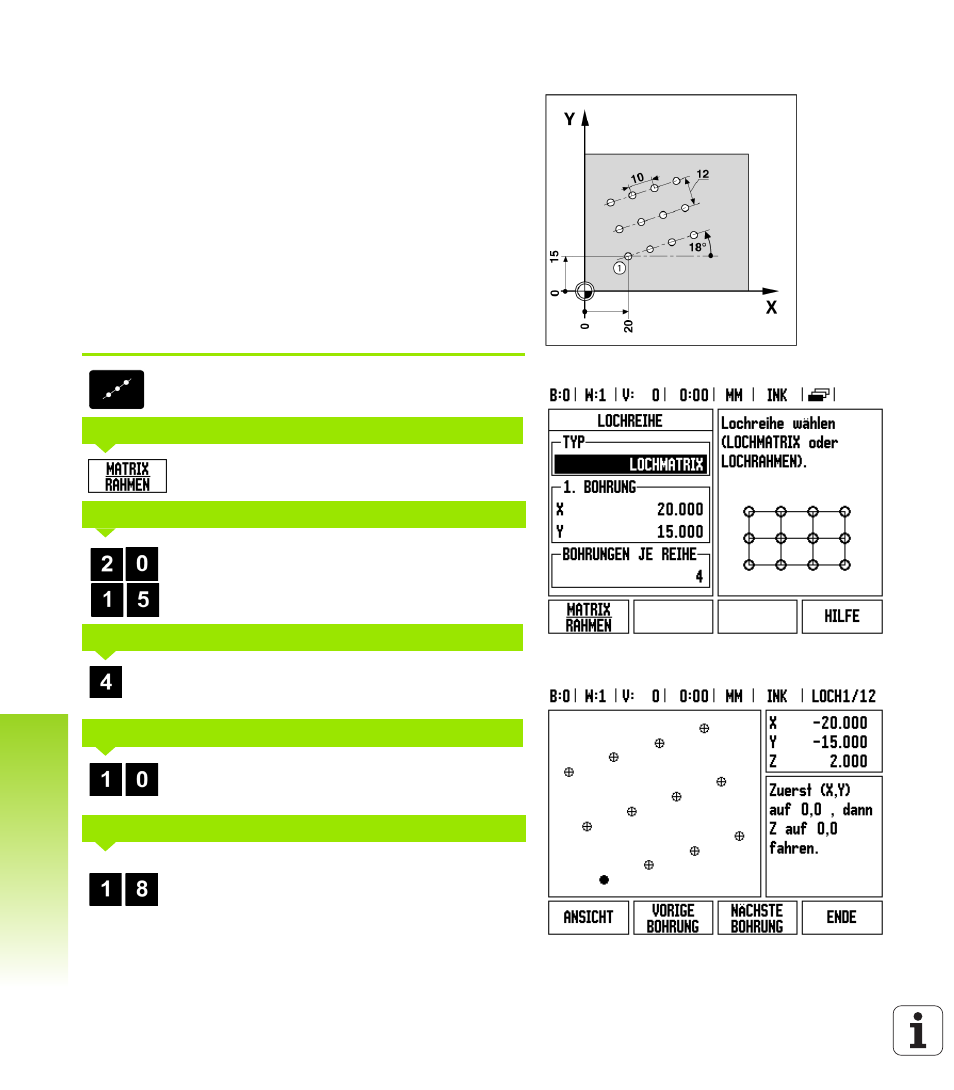

Abb. I.40 Beispiel Lochreihe
Abb. I.41 Eingabemaske LOCHREIHE
Abb. I.42 Lochreihe in der Grafikansicht
MUSTER-TYP
ERSTE BOHRUNG X UND Y
BOHRUNGEN JE REIHE
BOHRUNGSABSTAND
WINKEL
