HEIDENHAIN ND 522 - Handbuch (Seite 24)

24 I Benutzer-Anleitung
I – 2 Bedienung des ND
522/523
Einrichten
Der ND 522/523 verfügt über die zwei folgenden Menüs zum
Einrichten der Betriebsparameter: BEARBEITUNG EINRICHTEN und
SYSTEM EINRICHTEN. Mit den Parametern des Menüs
BEARBEITUNG EINRICHTEN passen Sie jede Bearbeitung den
spezifischen Anforderungen an. Im Menü SYSTEM EINRICHTEN
definieren Sie Parameter für Messgerät, Anzeige und Kommunikation.
Das Menü BEARBEITUNG EINRICHTEN rufen Sie mit dem Softkey
EINRICHTEN
auf. Siehe Abb. I.13. Sobald Sie sich im Menü
BEARBEITUNG EINRICHTEN befinden, stehen Ihnen die folgenden
Softkeys zur Verfügung:
 SYSTEM EINRICHTEN
Dieser Softkey ermöglicht Ihnen den Zugriff auf die Einrichte-
Parameter. Siehe „Parameter des Menüs SYSTEM EINRICHTEN”
auf Seite 75.
 IMPORT/EXPORT
Mit diesem Softkey starten Sie den Import/Export der
Betriebsparameter. Siehe „Import/Export” auf Seite 27.
 HILFE
Mit diesem Softkey öffnen Sie die integrierte Benutzer-Hilfe.
Parameter des Menüs BEARBEITUNG
EINRICHTEN
Mit der NACH-UNTEN/NACH-OBEN-Taste wählen Sie die gewünschten
Parameter aus und drücken Enter, um diese anzuzeigen und zu
bearbeiten.
Maßeinheit
In der Eingabemaske MAßEINHEIT legen Sie die Maßeinheit und
Formate fest, mit denen Sie arbeiten möchten. Wenn Sie die
Positionsanzeige einschalten, sind diese Einstellungen wirksam.
 Inch/MM – Messwerte werden in der Maßeinheit eingegeben und
angezeigt, die Sie im Feld LÄNGE angegeben haben. Drücken Sie
den Softkey INCH/MM, um zwischen Inch oder Millimeter zu wählen.
Dies kann sowohl im Inkrementalmodus als auch im Absolutmodus
geschehen.
 Dezimalwert, Bogenmaß oder Grad/Minuten/Sekunden (GMS) – im
Feld Winkelformat wird die Anzeige und Eingabe der Winkel
definiert. Wählen Sie mit dem Softkey zwischen DEZIMALWERT,
BOGENMAß
oder GMS.

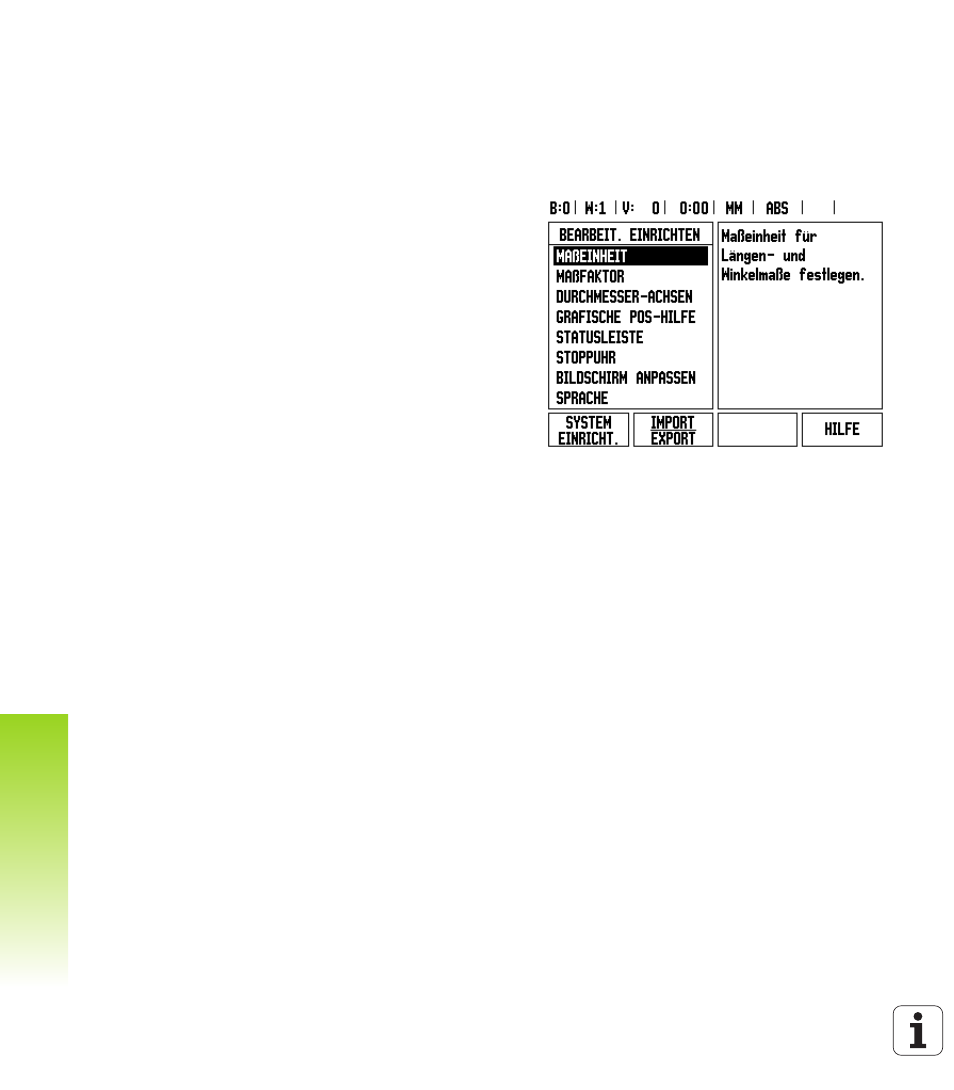

Abb. I.13 Menü BEARBEITUNG EINRICHTEN im
Modus Fräsen
