unktionen für F
räsbearbeit
ung
en
Beispiel: Mit der Taste SCHRÄGE FRÄSEN öffnen Sie die
Eingabeform: (Siehe „ Abb. I.43“).
Ebene: XY (drei Möglichkeiten: XY, YZ, & XZ). Wählen Sie die
passende Ebene.
Startpunkt: Geben Sie die Daten ein oder drücken Sie den Softkey
MERKE
.
1. Schritt: Daten eingeben
Mit dem Softkey EBENE wählen Sie die
Bearbeitungsebene.
Drücken Sie die NACH-UNTEN-Taste.
Geben Sie die Koordinaten des Startpunkts auf der
ersten Achse ein oder übernehmen Sie die aktuelle
Position mit MERKE.
Drücken Sie die NACH-UNTEN-Taste.
Geben Sie die Koordinaten des Startpunkts auf der
zweiten Achse in oder übernehmen Sie die aktuelle
Position mit MERKE.
Drücken Sie die NACH-UNTEN-Taste.
Geben Sie die Koordinaten des Endpunkts auf der
ersten Achse ein oder übernehmen Sie die aktuelle
Position mit MERKE.
Drücken Sie die NACH-UNTEN-Taste.
Geben Sie die Koordinaten des Endpunkts auf der
zweiten Achse in oder übernehmen Sie die aktuelle
Position mit MERKE.

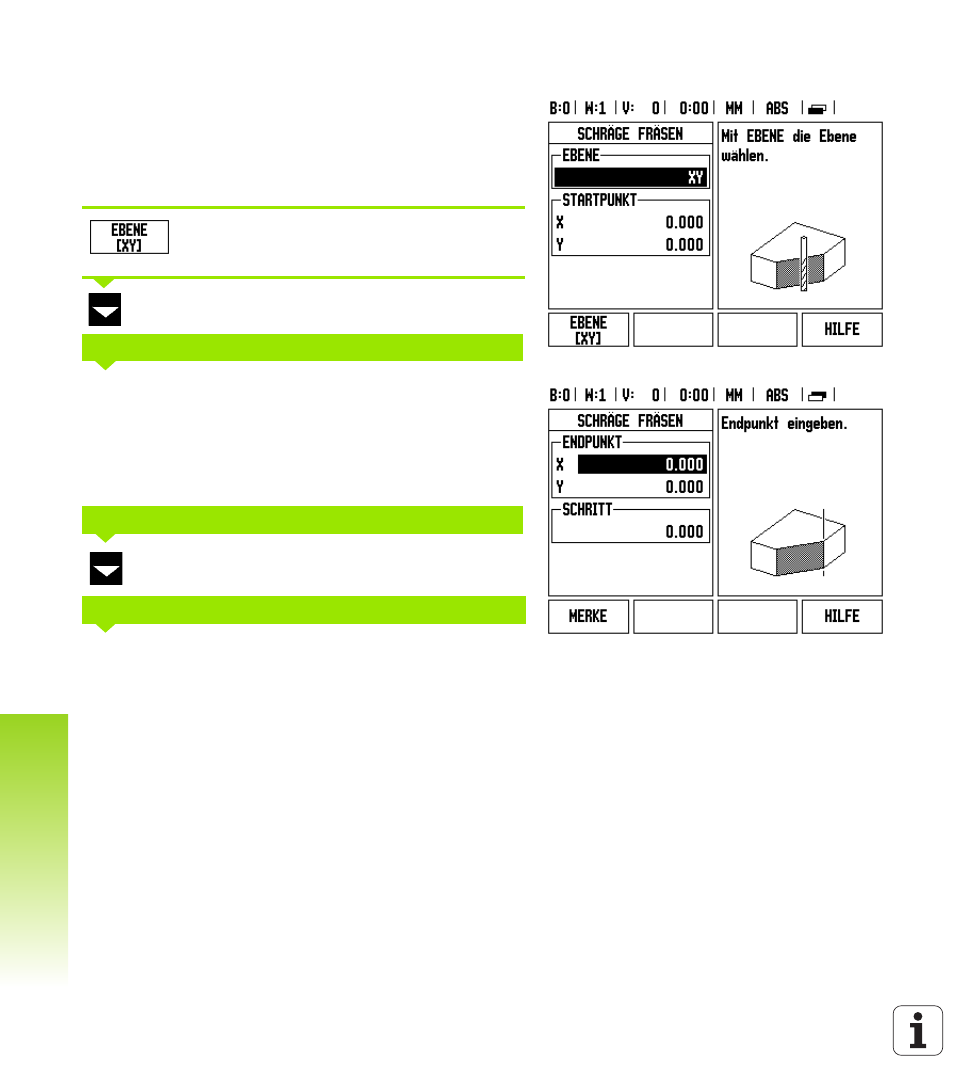

Abb. I.43 Eingabemaske: Ebene
Abb. I.44 Eingabemaske: Endpunkt
STARTPUNKT
NÄCHSTE DATEN EINGEBEN
ENDPUNKT
