Teilenummern Zubehör
ND 522/523 Bügel
ID 618025-01

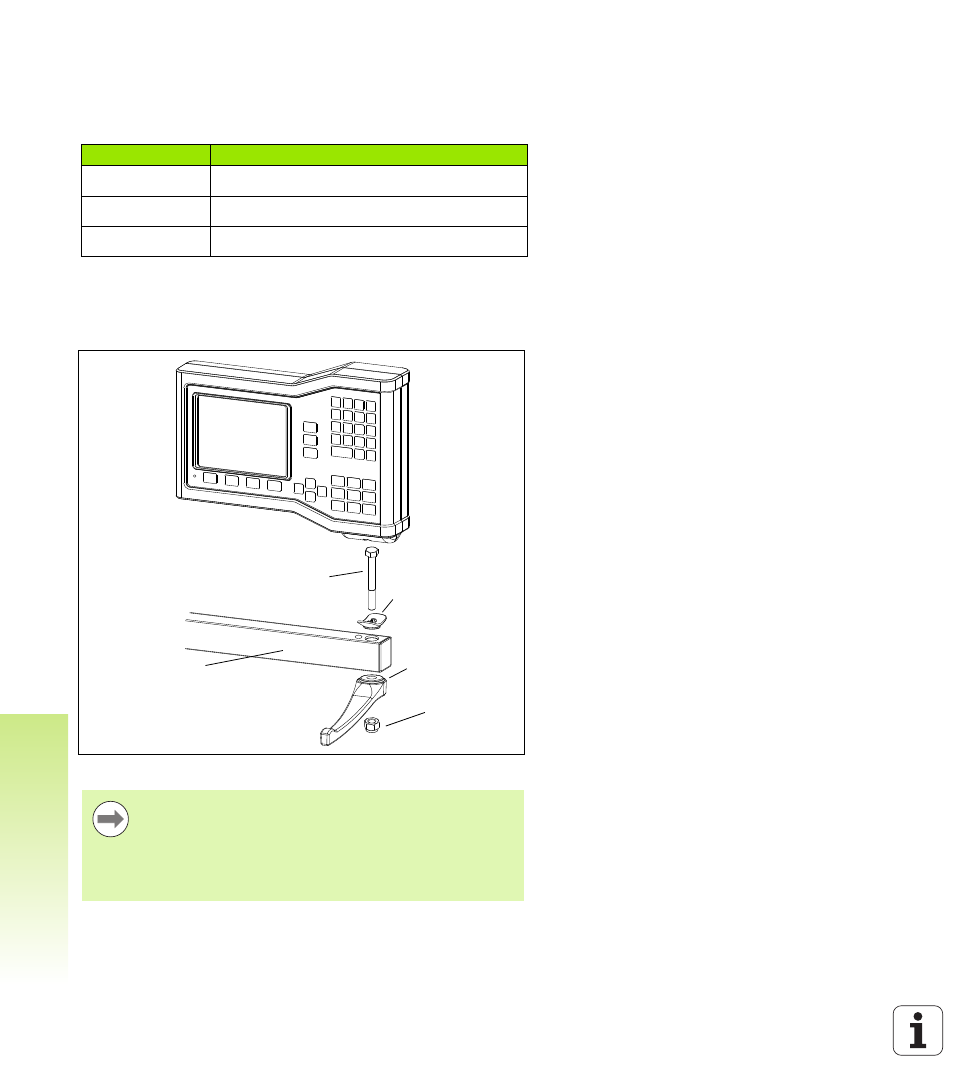

Montage der Positionsanzeige mit Montagearm (Referenzinformation)
Teilenummer Zubehör
532522-01 ND 522, verpackt
532523-01 ND 523, verpackt
625491-01 ND 522/523 Montageplatte, verpackt
Die Montageplatte besitzt eine Nut, die verhindert, dass
sich die Sicherungsmutter dreht. Montieren Sie alle
Bauteile am Montagearm. Dann schieben Sie die
Positionsanzeige auf die Klemme. Positionieren und
befestigen Sie die Positionsanzeige, indem Sie den Bügel
festziehen.
Montagebolzen
Option Montagearm (nicht im
Lieferumfang)
Sicherungsmutter
Klemme für Dreh-/
Kippgelenk
Bügel
