I Benutzer-Anleitung
I – 2 Bedienung des ND
522/523
I – 2 Bedienung des ND 522/523

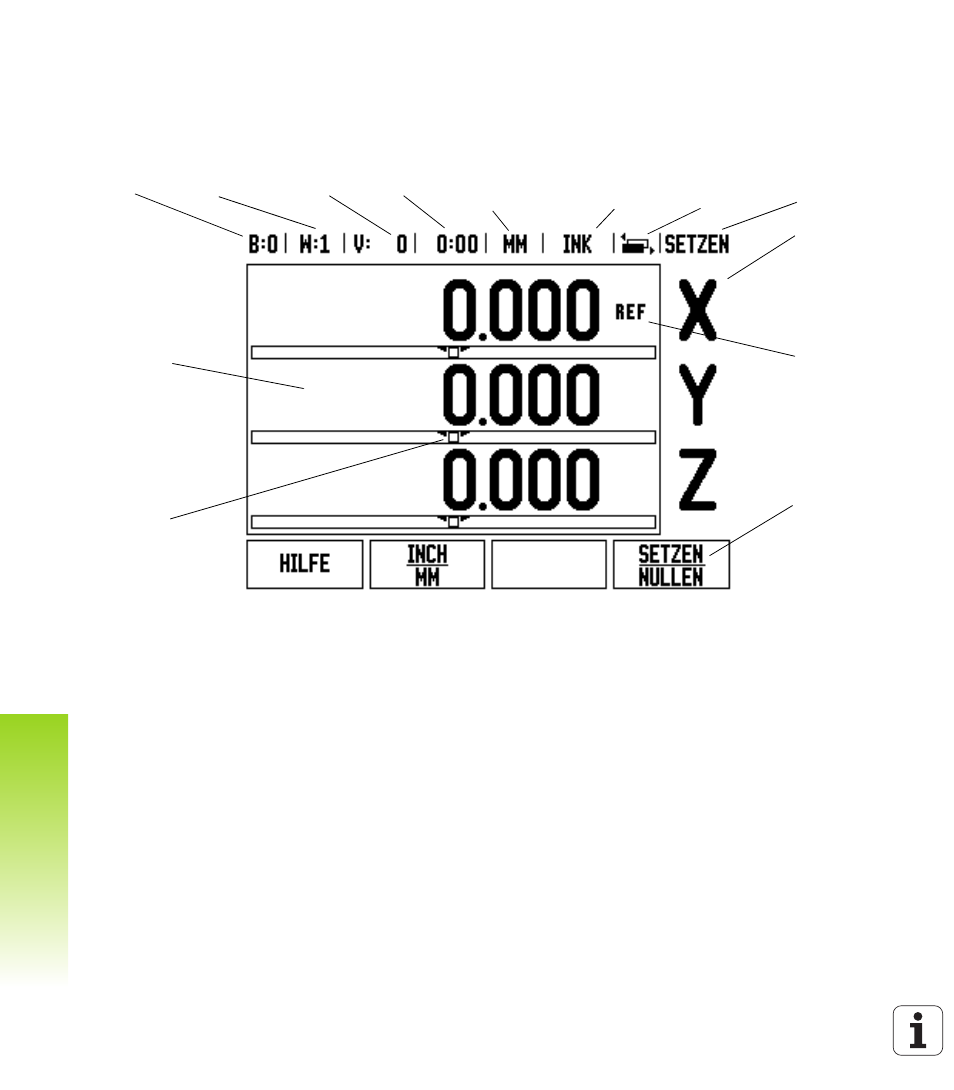

Bildschirm-Aufbau
Die Positionsanzeige ND 522/523 stellt Ihnen anwendungsspezifische
Funktionen zur Verfügung, die es Ihnen ermöglichen, maximale
Produktivität mit Ihren manuellen Werkzeugmaschinen zu erzielen.
Statusleiste – In der Statusleiste wird der aktuelle Bezugspunkt,
das Werkzeug, der Vorschub, die Zeit der Stoppuhr, die Maßeinheit,
der Restweg (inkremental) oder Istwert (absolut), der
Seitenindikator und die jeweils aktive Funktion Nullen/Setzen
angezeigt. Wie Sie die Parameter der Statusleiste einrichten, ist im
Abschnitt "Das Menü BEARBEITUNG EINRICHTEN" beschrieben.
Anzeigebereicht – Im Anzeigebereich werden die aktuellen
Positionswerte der Achsen angezeigt. Außerdem werden die
Eingabemasken und ihre Felder sowie ein Fenster mit Anweisungen
für den Benutzer, Fehlermeldungen und Hilfetexte angezeigt.
Achsbezeichnungen – die der entsprechenden Achstaste
zugeordnete Achse wird angezeigt.
Referenzmarken-Anzeige – Die Referenzmarken-Anzeige zeigt
den aktuellen Referenzmarken-Status an.
Softkeys – Die Softkeys bezeichnen die verschiedenen Fräs- oder
Drehfunktionen.
Symbole der Statusleiste
Bezugs-
punkt
Werkzeug
Vorschub
Stoppuhr
Maßeinheit
Betriebsarten
Seiten-
anzeige
Setzen/
Nullen
Achs-
bezeichnung
Anzeige-
bereich
Referenz-
marken-
Anzeige
Grafische
Positionier-
Hilfe (nur in
der
Betriebsart
Restweg)
Softkeys
