ND 522/523 35
I – 3 F
unktionen für F
räsbearbeit
ung
e
n
Verwendung der Werkzeug-Tabelle
Beispiel: Werkstück-Bezugspunkt setzen ohne Antast-Funktion
Siehe Abb. I.25
Werkzeug-Durchmesser: 2,00
Werkzeug-Länge: 20,000
Werkzeug-Maßeinheit: mm
Werkzeug-Typ: Flachfräser
Drücken Sie die Taste TOOL.
Der Cursor springt automatisch auf die
Eingabemaske WERKZEUG-TABELLE.
Wählen Sie das Werkzeug, das definiert werden soll,
oder geben Sie die Werkzeug-Nummer ein.
Bestätigen Sie mit Enter.
Geben Sie den Werkzeugdurchmesser ein (2) und
bewegen Sie den Cursor auf das Feld LÄNGE.
Drücken Sie die NACH-UNTEN-Taste.
Geben Sie die Werkzeuglänge ein (z.B. 20 mm) und
bewegen Sie den Cursor auf das Feld MAßEINHEIT.
Sie können sich vom ND 522/523 auch den Werkzeug-
Versatz berechnen lassen. Siehe "Alternative" im
nachfolgenden Beispiel.

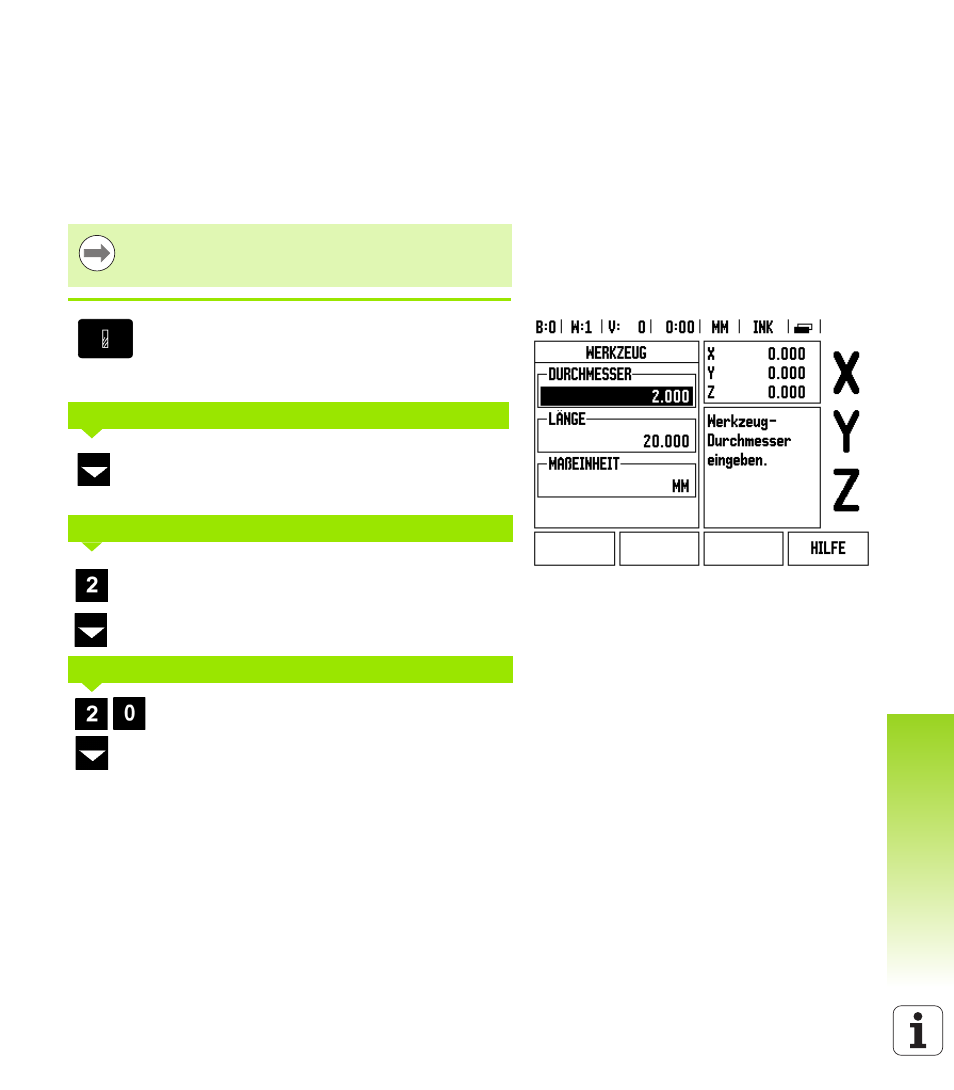

Abb. I.25 Werkzeug-Länge und -Durchmesser
eingeben
WERKZEUG-TABELLE
WERKZEUG-DURCHMESSER:
WERKZEUGLÄNGE
