ND 522/523 75
II – 2 S
y
st
em einr
ic
ht
en
II – 2 System einrichten
Parameter des Menüs SYSTEM EINRICHTEN
Das Menü SYSTEM EINRICHTEN rufen Sie auf, indem Sie den
Softkey EINRICHTEN und dann den Softkey SYSTEM EINRICHTEN
drücken. Siehe Abb. II.5
Die Parameter des Menüs SYSTEM EINRICHTEN werden während
der Erstinstallation definiert und müssen normalerweise nicht oft
geändert werden. Deshalb sind die Parameter des Menüs SYSTEM
EINRICHTEN mit einem Passwort geschützt: (95148). Geben Sie das
korrekte Passwort mit den numerischen Tasten ein und bestätigen Sie
mit Enter.
Messgerät definieren
Mit dem Parameter MESSGERÄT DEF. legen Sie die Auflösung und
den Messgerät-Typ (Längen- oder Winkelmessgerät), die Zählrichtung
und den Referenzmarken-Typ fest. Siehe Abb. II.6.
 Wenn Sie das Menü SYSTEM EINRICHTEN öffnen, steht der Cursor
automatisch auf dem Parameter MESSGERÄT DEF.. Bestätigen Sie mit
Enter
. Eine Liste mit bis zu drei verfügbaren Messgeräten mit der
Bezeichnung EINGANG X1, X2 oder X3 erscheint.
 Wählen Sie das Messgerät, das Sie ändern wollen und bestätigen
Sie mit Enter.
 Der Cursor steht im Feld MESSGERÄT-TYP. Wählen Sie den
Messgerät-Typ mit dem Softkey LÄNGE/WINKEL.
 Bei Längenmessgeräten wählen Sie im Feld AUFLÖSUNG mit den
Softkeys GRÖBER oder FEINER die Auflösung des Messgeräts in µm
(10, 5, 2, 1, 0,5). Sie können die gewünschte Auflösung aber auch
einfach mit den numerischen Tasten eingeben. Bei
Winkelmessgeräten geben Sie die Strichzahl pro Umdrehung ein.
 Im Feld REFERENZMARKE wählen Sie mit dem umschaltbaren
Softkey REF-MARKE, ob Ihr Messgerät keine Referenzmarken
[KEINE]
, eine Referenzmarke [EINE] oder abstandskodierte
Referenzmarken [KODIERT] besitzt.

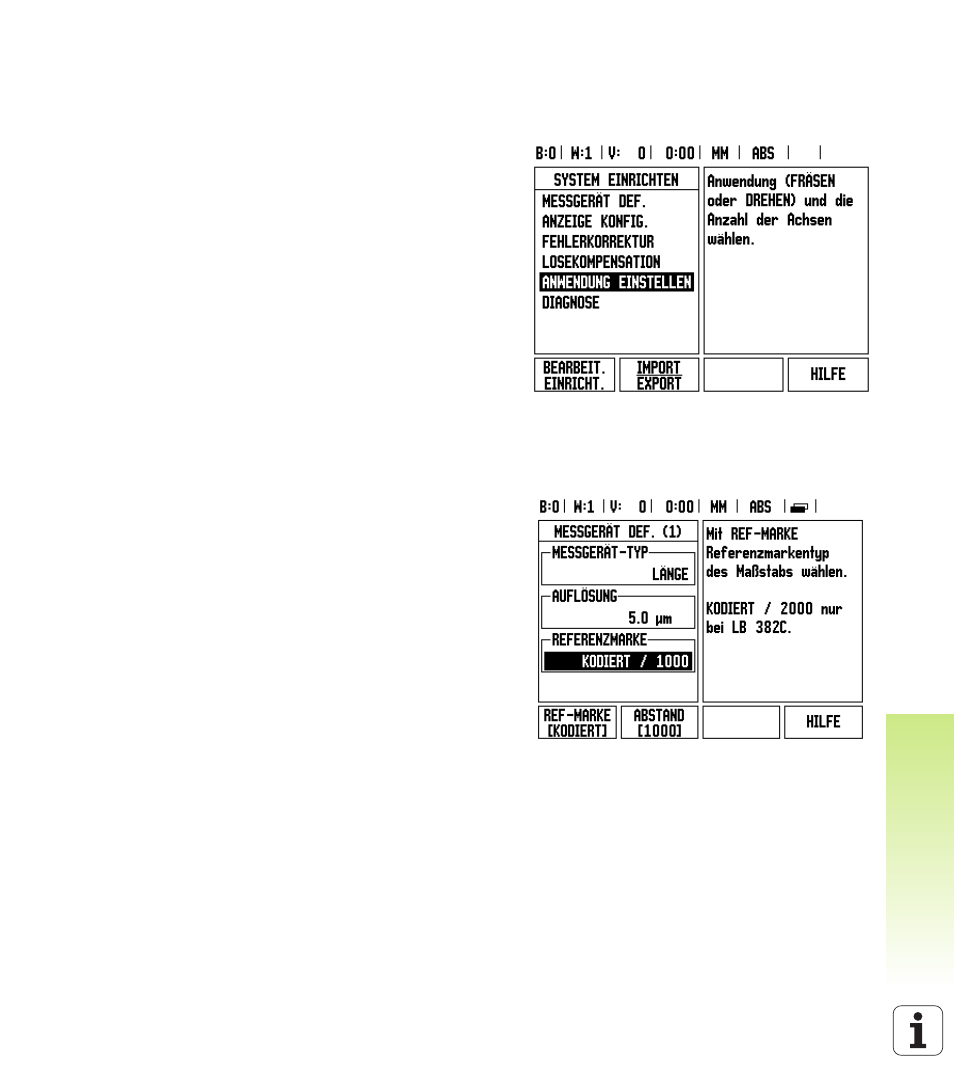

Abb. II.5 Menü SYSTEM EINRICHTEN
Abb. II.6 Eingabemaske Messgerät definieren
