ND 522/523 69
I – 4 F
unktionen für Dr
ehbearbeit
ung
e
n
Z-Achsen koppeln (nur für Drehbearbeitungen)
Bei der dreiachsigen Ausführung des ND 522/523 bietet Ihnen die
Funktion Achskopplung die Möglichkeit, die Z
0
-Achse mit der Z-Achse
zu koppeln. Die Summe der Verfahrwege kann in der Anzeige der Z
0
-
Achse oder in der Anzeige der Z-Achse angezeigt werden. Siehe Abb.
I.60.
Z-Achsen koppeln
Betätigen und halten Sie die Taste Z
0
für ca. 2 Sekunden, wenn Sie die
Z
0
-Achse und Z-Achse koppeln und die Summe der Verfahrwege in der
Anzeige der Z
0
-Achse anzeigen lassen wollen. Die Summe der
Verfahrwege der beiden Z-Achsen wird nun in der Anzeige der Z
0
-
Achse angezeigt und die Anzeige der Z-Achse erlischt. Siehe Abb.
I.61.
Betätigen und halten Sie die Taste Z für ca. 2 Sekunden, wenn Sie die
Z
0
-Achse und Z-Achse koppeln und die Summe der Verfahrwege in der
Anzeige der Z-Achse anzeigen lassen wollen. Die Summe der
Verfahrwege der beiden Z-Achsen wird nun in der Anzeige der Z-
Achse angezeigt und die Anzeige der Z
0
-Achse erlischt. Die
Achskopplung bleibt nach dem Ausschalten der Positionsanzeige
erhalten.
Wenn die Z
0
-Achse oder Z-Achse bewegt wird, wird der Anzeigewert
der gekoppelten Z-Achsen aktualisiert.
Wenn zwei Achsen gekoppelt werden, muss für beide Messgeräte
die Referenzmarke ermittelt werden, damit der vorherige
Bezugspunkt wiederhergestellt werden kann.
Achskopplung deaktivieren
Die Kopplung der Achsen können Sie aufheben, indem Sie die
Achstaste der Achse mit der erloschenen Anzeige drücken. Die Z
0
-
und Z-Achswerte werden dann wieder getrennt angezeigt.

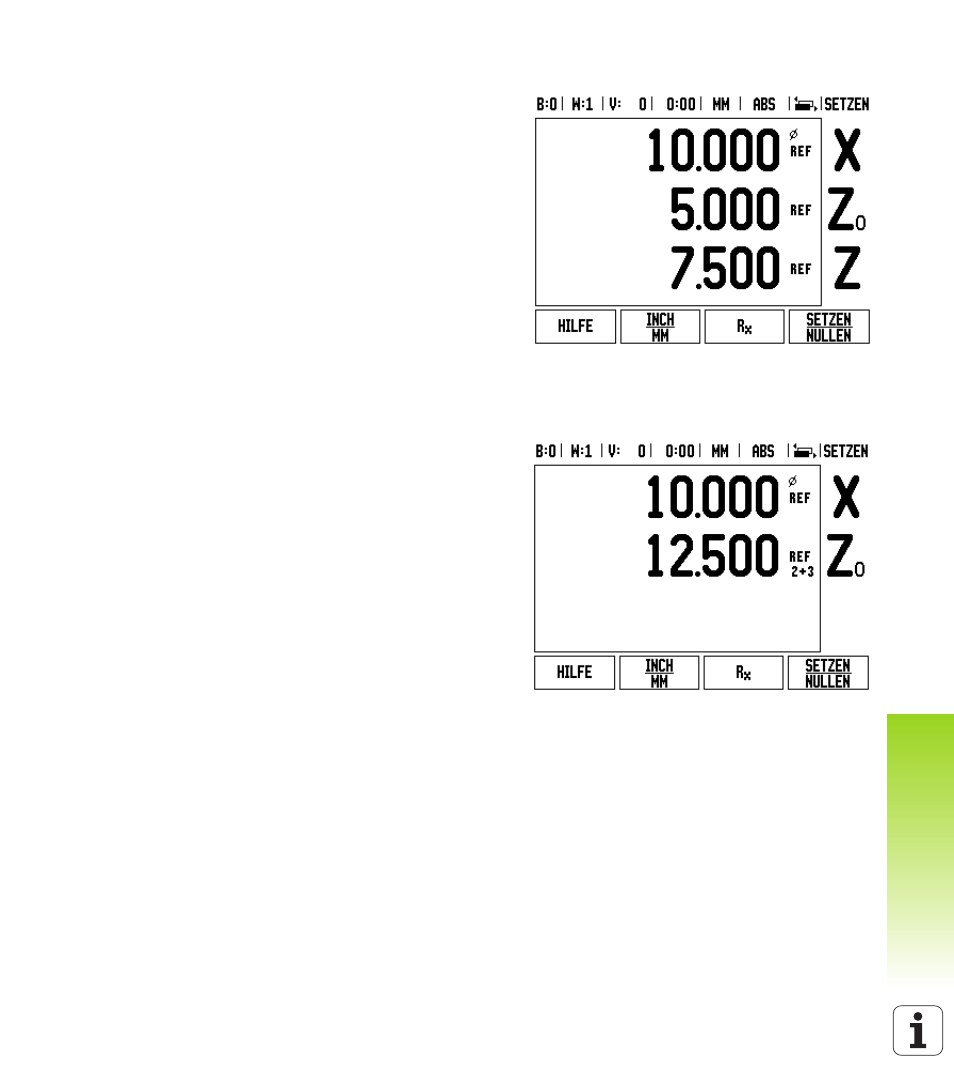

Abb. I.60 Übliche Achsanzeige
Abb. I.61 Z-Achskopplung aktiv
