30 I Benutzer-Anleitung
I – 2 Bedienung des ND
522/523
Taste
Mit der im Bedienfeld integrierten Taste 1/2 bestimmen Sie die Hälfte
der Strecke (oder die Mitte) zwischen zwei Positionen auf der
gewählten Werkstückachse. Dies kann sowohl im Inkremental- als
auch im Absolutmodus geschehen. Siehe Abb. I.19
Beispiel: Mitte einer gewählten Achse bestimmen
X-Wert: X = 100 mm
Mitte: 50 mm
Fahren Sie das Werkzeug auf den 1. Punkt.
Der Softkey SETZEN/NULLEN muss auf NULLEN
gesetzt sein.
Wählen Sie die X-Achse wählen und
fahren Sie den 2. Punkt an.
Drücken Sie die Taste 1/2, dann die Taste der X-
Achse und fahren Sie dann auf Anzeigewert Null. Die
Mitte zwischen den zwei Punkten ist ermittelt.

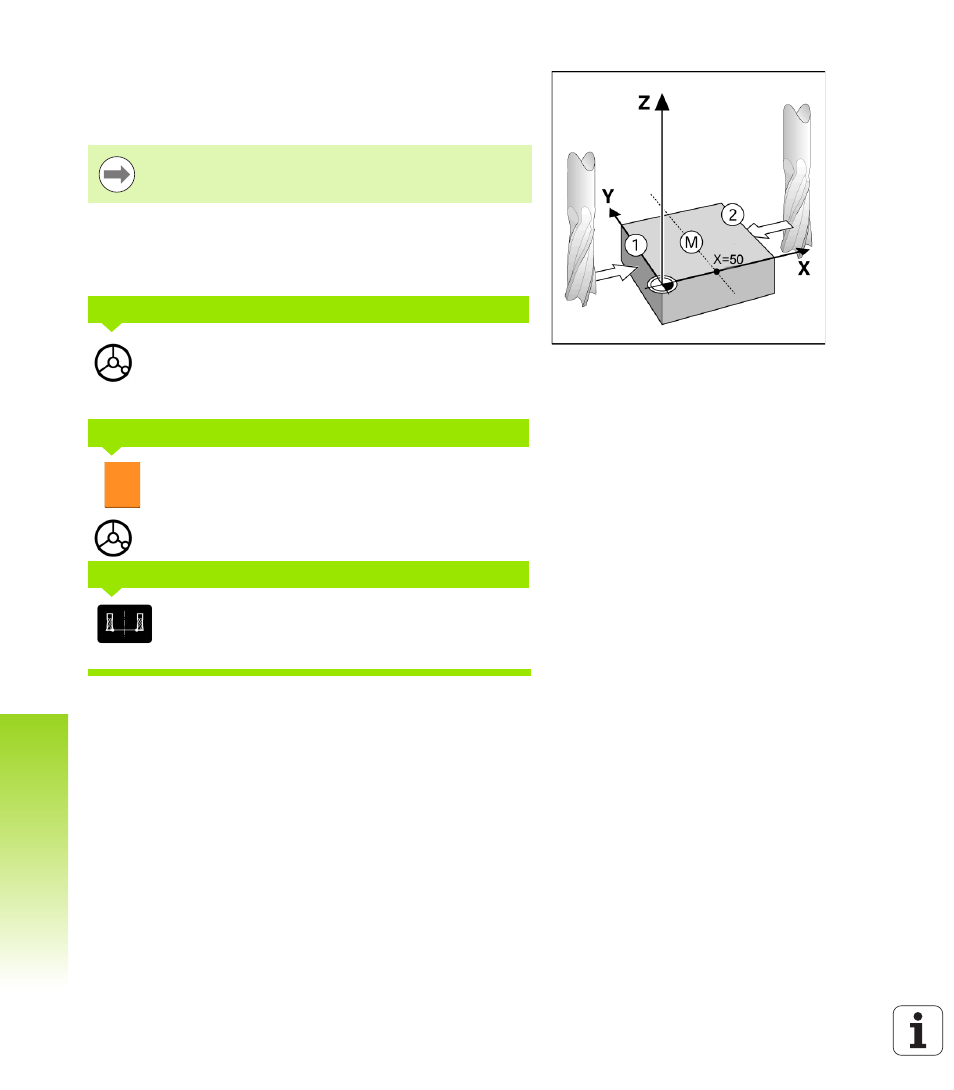

Abb. I.19 Beispiel: Mitte zwischen zwei Punkten
bestimmen
Im Absolutmodus verändert diese Funktion die Positionen
der Bezugspunkte.
1. PUNKT ANFAHREN
ACHSE NULLEN UND 2. PUNKT ANFAHREN
1/2 DRÜCKEN UND AUF NULL FAHREN
