Taste VEKTORKOMPONENTEN
Die Funktion Vektorkomponenten teilt eine Bewegung in ihre Anteile
der Längs- und Querachse auf. Siehe Abb. I.59. Beim
Gewindeschneiden zum Beispiel, kann mittels Vektorkomponenten in
der X-Achse der Durchmesser des Gewindes angezeigt werden,
obwohl Sie das Handrad der Komponentenachse (Oberschlitten)
bewegen. Mittels Vektorkomponenten können Sie einen Wert für den
gewünschten Durchmesser oder Radius in der X-Achse setzen und
einfach "auf Null fahren"..
Drücken Sie die Taste VEKTORKOMPONENTEN.
Drücken Sie den Softkey EIN, wenn Sie die Funktion
VEKTORKOMPONENTEN aktivieren wollen.
Bewegen Sie den Cursor auf das Feld WINKEL und geben Sie 0° für
den Winkel zwischen der Längsachse (Längsschlitten) und der
Komponentenachse (Oberschlitten) ein. Damit geben Sie an, dass sich
der Oberschlitten parallel zum Längsschlitten bewegt. Bestätigen Sie
mit Enter.

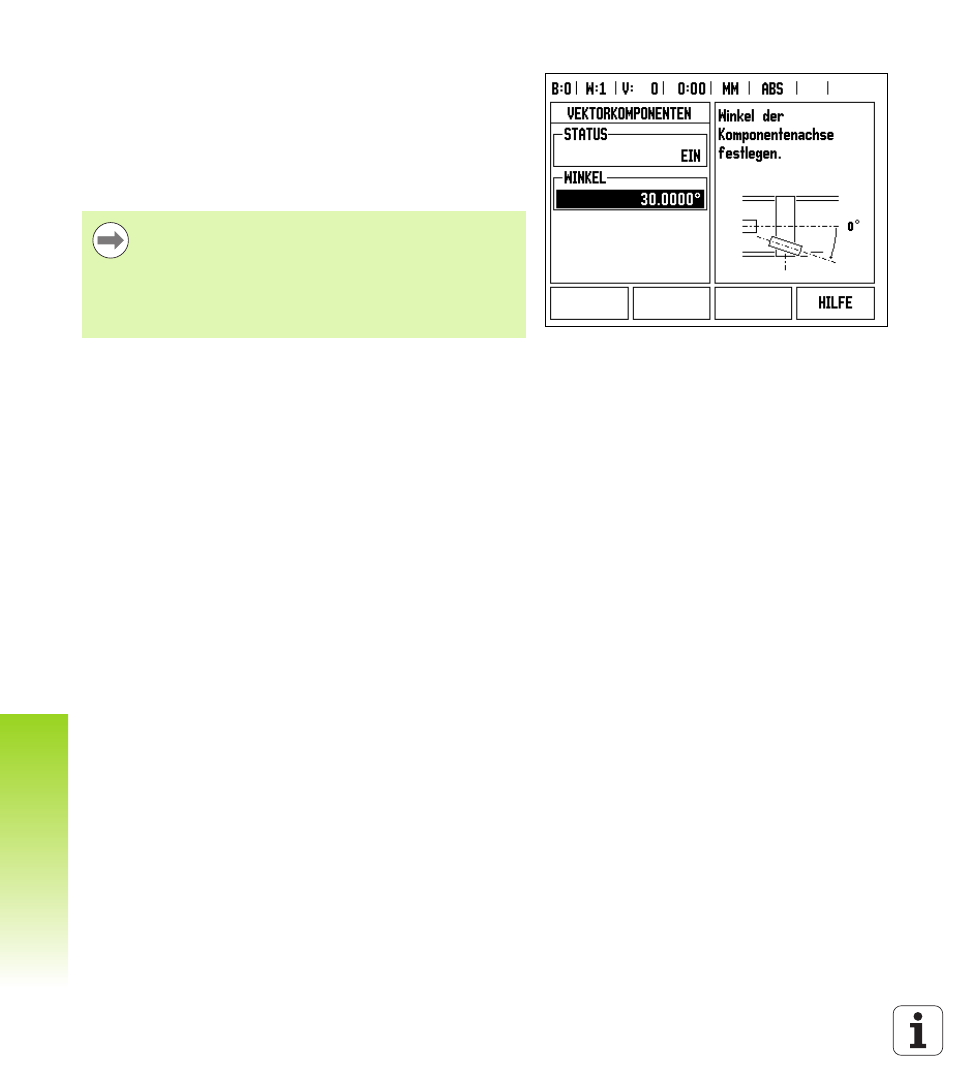

Abb. I.59 Vektorkomponenten
Wenn die Funktion Vektorkomponenten verwendet wird,
muss das Messgerät der Komponentenachse
(Oberschlitten) der unteren Achsanzeige zugeordnet sein.
Die für die Querzustellung zuständige Komponente wird
dann als obere Achse angezeigt. Die Komponente, die die
Längsbewegung ausführt, wird als mittlere Achse
angezeigt.
