Geben Sie den Positions-Sollwert für Bohrung
2
ein:
X = 30 mm,
Kennzeichnen Sie Ihre Eingabe mit dem Softkey I als
Inkrementalmaß.
Bestätigen Sie mit Enter.
Drücken Sie die Taste der Y-Achse.
Geben Sie den Positions-Sollwert für Bohrung
2
ein:
Y = 30 mm.
Kennzeichnen Sie Ihre Eingabe mit dem Softkey I als
Inkrementalmaß.
Bestätigen Sie mit Enter.
Fahren Sie die X- und Y-Achse auf Anzeigewert Null.
Das Kästchen der grafischen Positionierhilfe ist
zwischen den Marken zentriert.
Drücken Sie die Taste der Z-Achse.
Bestätigen Sie mit Enter (der zuletzt gesetzte Wert
wird verwendet).
Erstellen Sie Bohrung
2
: Z-Achse auf Anzeigewert
Null fahren. Das Kästchen der grafischen
Positionierhilfe ist zwischen den Marken zentriert.
Fahren Sie den Bohrer frei.
POSITIONS-SOLLWERT

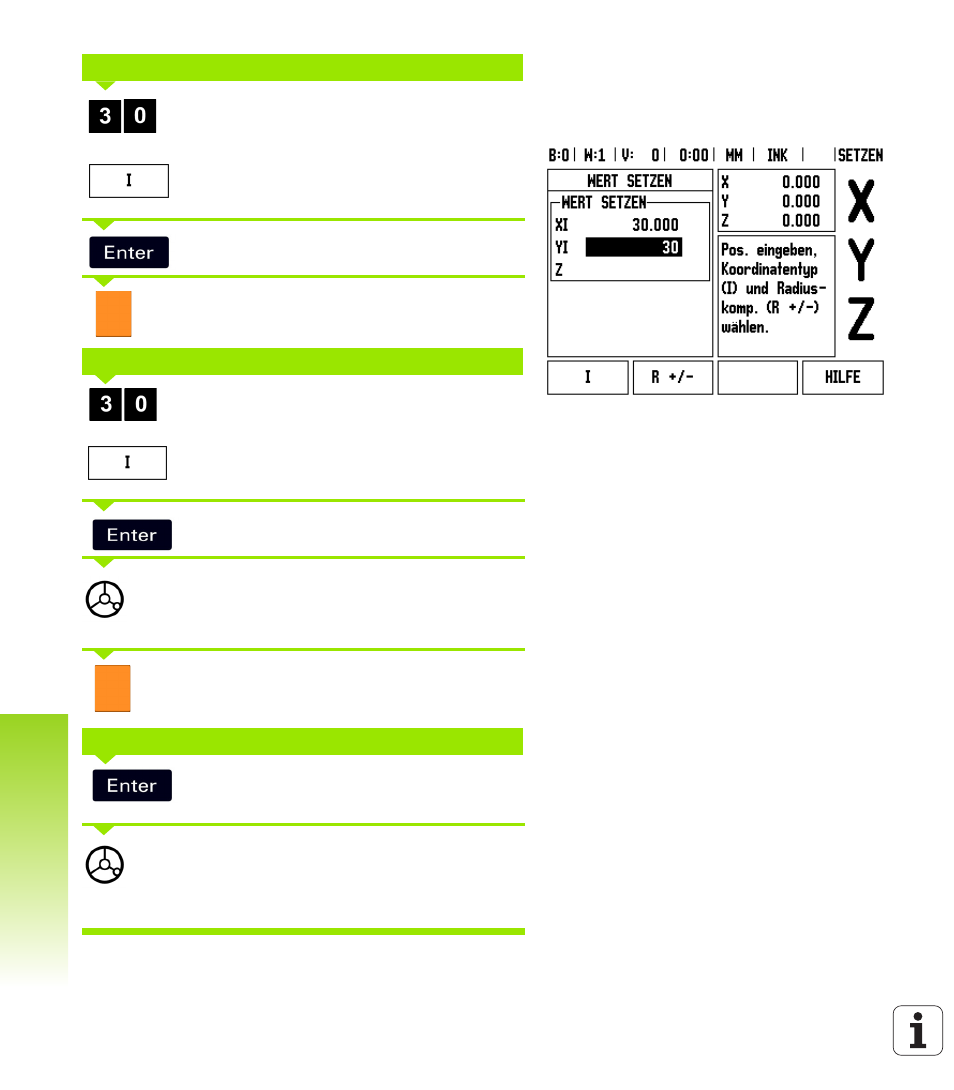

Abb. I.35 Beispiel Bohren
POSITIONS-SOLLWERT
POSITIONS-SOLLWERT
