Referenzmarken des Messgeräts
Messgeräte besitzen gewöhnlich eine oder mehrere Referenzmarken
(siehe Abb. I.6), mit denen die Referenzmarken-Auswertung des
ND 522/523 die Bezugspunkte nach einer Stromunterbrechung
wiederherstellt. Sie können zwischen den zwei gebräuchlichsten
Referenzmarken-Typen wählen: Fest und abstandskodiert.
Bei Messgeräten mit abstandskodierten Referenzmarken befinden
sich die Marken in einem bestimmten kodierten Abstand, der es dem
ND 522/523 ermöglicht, ein beliebiges Referenzmarkenpaar zu
verwenden, um die vorherigen Bezugspunkte wiederherzustellen.
Das bedeutet, dass Sie nach dem Wiedereinschalten des ND 522/523
das Messgerät von einer beliebigen Position aus nur eine sehr kurze
Strecke verfahren müssen, um die Bezugspunkte wiederherzustellen.
Messgeräte mit festen Referenzmarken besitzen eine Marke oder
mehrere Marken in festem Abstand zueinander. Zur korrekten
Wiederherstellung der Bezugspunkte müssen Sie bei der
Referenzmarken-Auswertung dieselbe Referenzmarke verwenden,
die Sie beim ersten Setzen des Bezugspunkts benutzt haben.

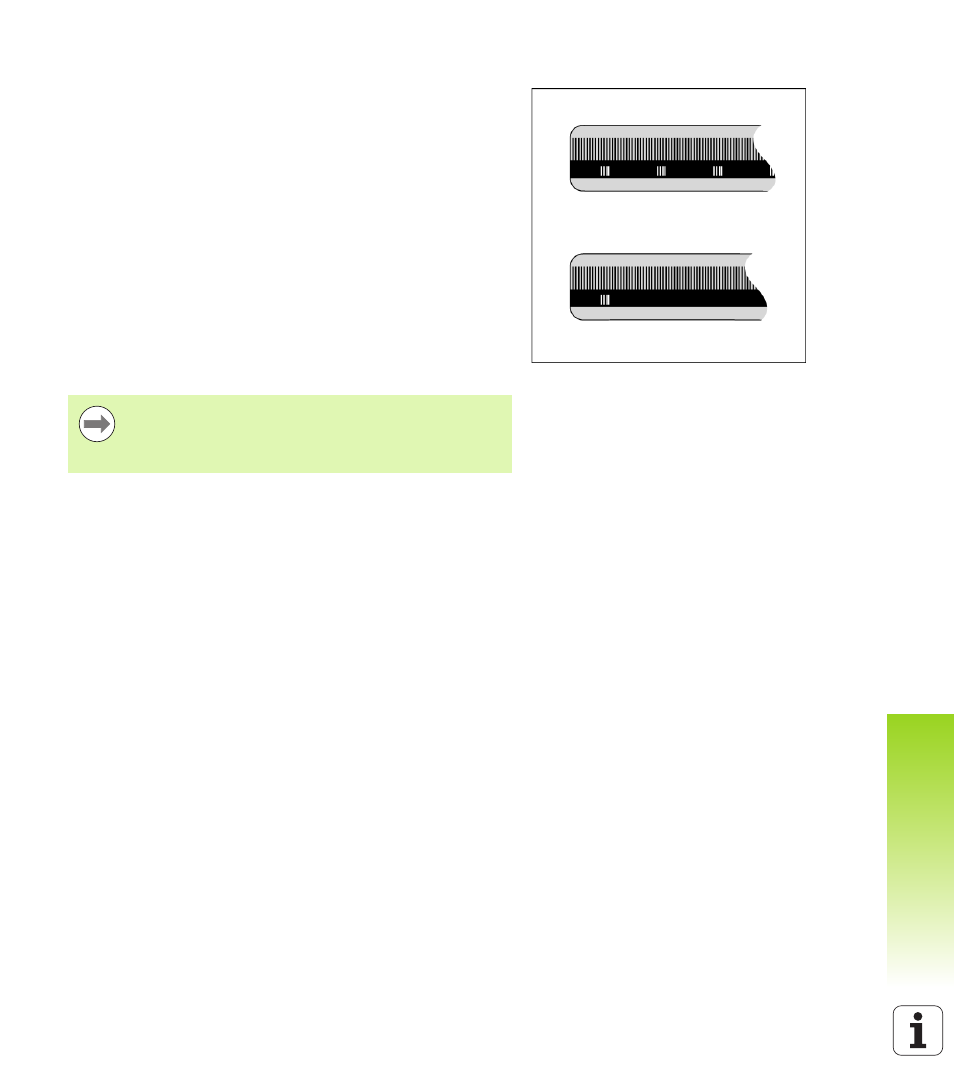

Abb. I.6 Maßstäbe – oben mit abstandscodierten
Referenzmarken, unten mit einer
Referenzmarke
Die Bezugspunkte können nach dem Ausschalten der
Positionsanzeige nicht wiederhergestellt werden, wenn
Sie die Referenzmarken nicht überfahren haben, bevor Sie
die Bezugspunkte gesetzt haben.
