42 I Benutzer-Anleitung
I – 3 F
unktionen für F
räsbearbeit
ung
en
Vorbereitung:
 Wählen Sie das gewünschte Werkzeug.
 Positionieren Sie das Werkzeug sinnvoll vor (z.B. X = Y = -20 mm).
 Fahren Sie das Werkzeug auf die Frästiefe.
Aktivieren Sie mit dem Softkey SETZEN/NULLEN den
Modus SETZEN.
Drücken Sie die Taste der Y-Achse.
Geben Sie den Positions-Sollwert für Eckpunkt 1 ein:
Y = 20 mm und
wählen Sie die Werkzeugradius-Korrektur R+ mit
dem Softkey R+/–. Drücken Sie den Softkey so oft,
bis R+ hinter den Achswerten erscheint.
Bestätigen Sie mit Enter.
Fahren Sie die Y-Achse auf Anzeigewert Null. Das
Kästchen der grafischen Positionierhilfe ist zwischen
den Marken zentriert.
Drücken Sie die Taste der X-Achse.

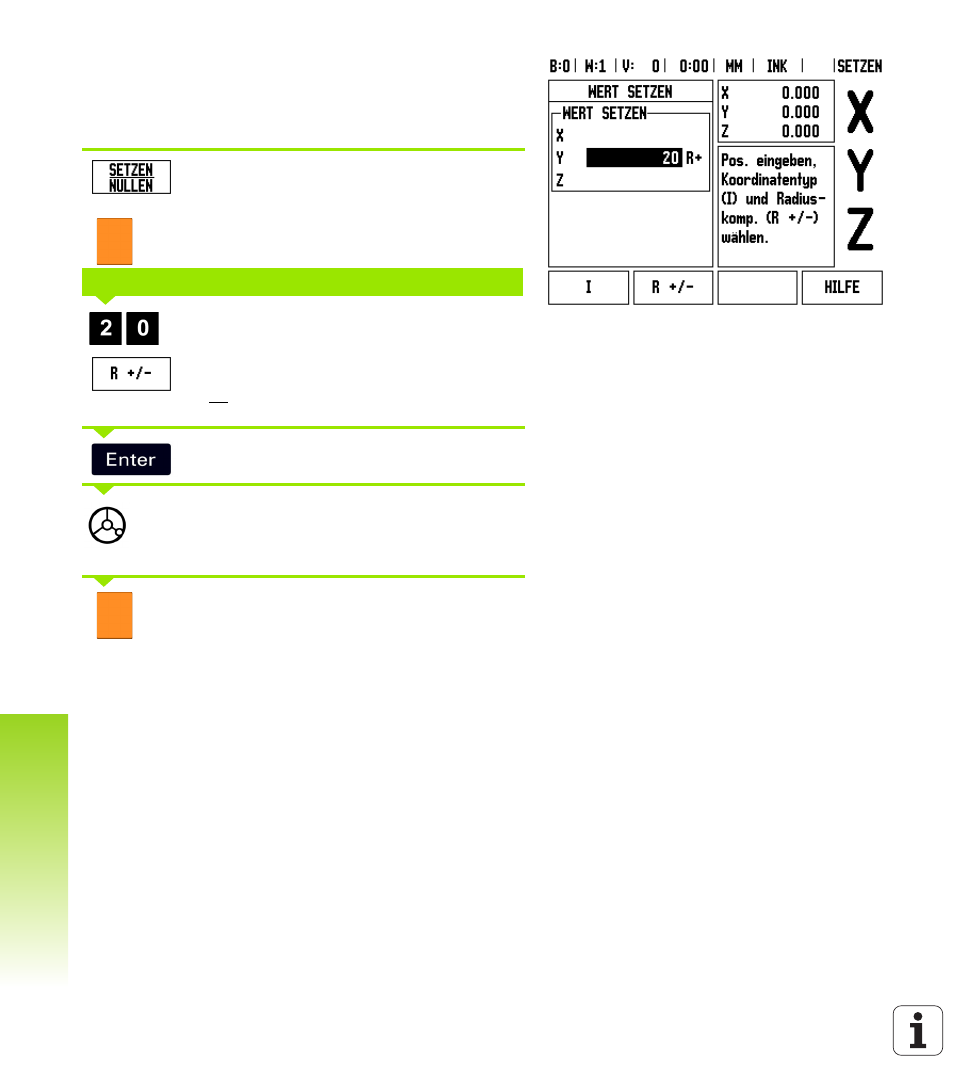

Abb. I.33
POSITIONS-SOLLWERT
