44 I Benutzer-Anleitung
I – 3 F
unktionen für F
räsbearbeit
ung
en

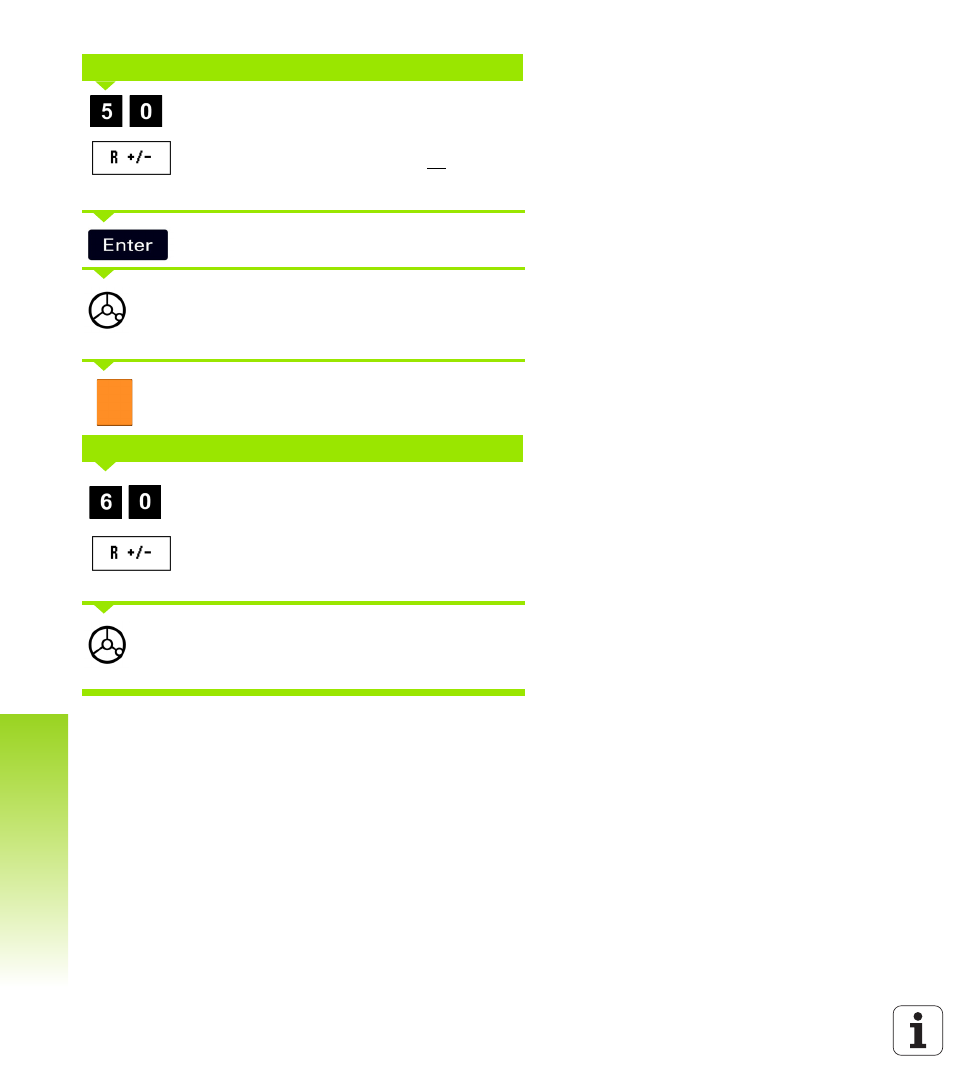

Geben Sie den Positions-Sollwert für Eckpunkt 3 ein:
Y = +50 mm,
wählen Sie die Werkzeugradius-Korrektur R+ mit
dem Softkey R+/– (so oft drücken bis R+ hinter den
Achswerten erscheint).
Bestätigen Sie mit Enter.
Fahren Sie die Y-Achse auf Anzeigewert Null. Das
Kästchen der grafischen Positionierhilfe ist zwischen
den Marken zentriert.
Drücken Sie die Taste der X-Achse.
Geben Sie den Positions-Sollwert für Eckpunkt 4 ein:
X = +60 mm,
wählen Sie die Werkzeugradius-Korrektur R+ und
bestätigen Sie mit Enter.
Fahren Sie die X-Achse auf Anzeigewert Null. Das
Kästchen der grafischen Positionierhilfe ist zwischen
den Marken zentriert.
POSITIONS-SOLLWERT
POSITIONS-SOLLWERT
