104 5 Programmieren: Werkzeuge
5.2 W
e
rk
z
e
ug-D
at
en

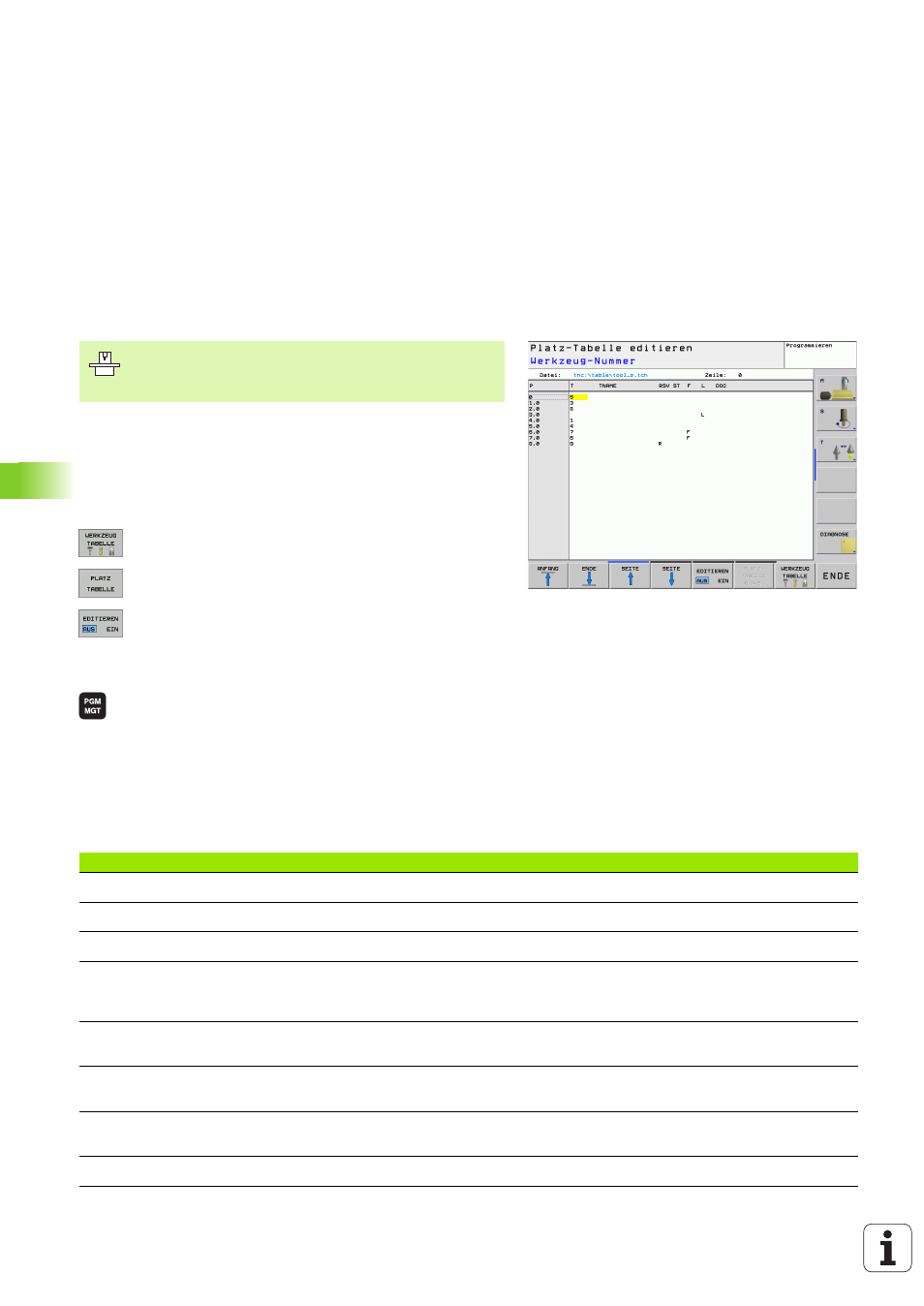

Platz-Tabelle für Werkzeug-Wechsler
Für den automatischen Werkzeugwechsel benötigen Sie die Platz-
Tabelle TOOL_P.TCH. Die TNC verwaltet mehrere Platz-Tabellen mit
beliebigen Dateinamen. Die Platz-Tabelle, die Sie für den Programm-
lauf aktivieren wollen, wählen Sie in einer Programmlauf-Betriebsart
über die Datei-Verwaltung aus (Status M).
Platz-Tabelle in einer Programmlauf-Betriebsart editieren
8 Werkzeug-Tabelle wählen: Softkey WERKZEUG
TABELLE drücken
8 Platz-Tabelle wählen: Softkey PLATZ TABELLE wäh-
len
8 Softkey EDITIEREN auf EIN setzen
Platz-Tabelle in der Betriebsart Programm-Einspeichern/
Editieren wählen
8 Datei-Verwaltung aufrufen
8 Wahl der Datei-Typen anzeigen: Softkey TYPE WÄH-
LEN drücken
8 Dateien vom Typ .TCH anzeigen: Softkey TCH FILES
drücken (zweite Softkey-Leiste)
8 Wählen Sie eine Datei oder geben einen neuen Datei-
namen ein. Bestätigen Sie mit der Taste ENT oder mit
dem Softkey WÄHLEN
Der Maschinen-Hersteller passt den Funktionsumfang
der Platz-Tabelle an Ihre Maschine an. Maschinenhand-
buch beachten!
Abk. Eingaben Dialog
P Platz-Nummer des Werkzeugs im Werkzeug-Magazin –
T Werkzeug-Nummer Werkzeug-Nummer?
TNAME Anzeige des Werkzeugnamen aus TOOL.T –
ST Werkzeug ist Sonderwerkzeug (ST: für Special Tool = engl. Sonderwerk-
zeug); wenn Ihr Sonderwerkzeug Plätze vor und hinter seinem Platz blok-
kiert, dann sperren Sie den entsprechenden Platz in der Spalte L (Status L) Sonderwerkzeug?
F Werkzeug immer auf gleichen Platz im Magazin zurückwechseln (F: für
Fixed = engl. festgelegt) Festplatz? Ja = ENT /
Nein = NO ENT
L Platz sperren (L: für Locked = engl. gesperrt, siehe auch Spalte ST) Platz gesperrt Ja = ENT
/ Nein = NO ENT
PLC Information, die zu diesem Werkzeug-Platz an die PLC übertragen werden
soll PLC-Status?
DOC Anzeige des Kommentar zum Werkzeug aus TOOL.T –
