HEIDENHAIN TNC 320
445
13.2 Sc
halt
endes T
a
stsyst
em k
a
libr
ier
e
n
13.2 Schaltendes Tastsystem
kalibrieren
Einführung
Das Tastsystem müssen Sie kalibrieren bei
Inbetriebnahme
Taststift-Bruch
Taststift-Wechsel
Änderung des Antastvorschubs
Unregelmäßigkeiten, beispielsweise durch Erwärmung der
Maschine
Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des Tast-
stifts und den „wirksamen“ Radius der Tastkugel. Zum Kalibrieren des
3D-Tastsystems spannen Sie einen Einstellring mit bekannter Höhe
und bekanntem Innenradius auf den Maschinentisch.

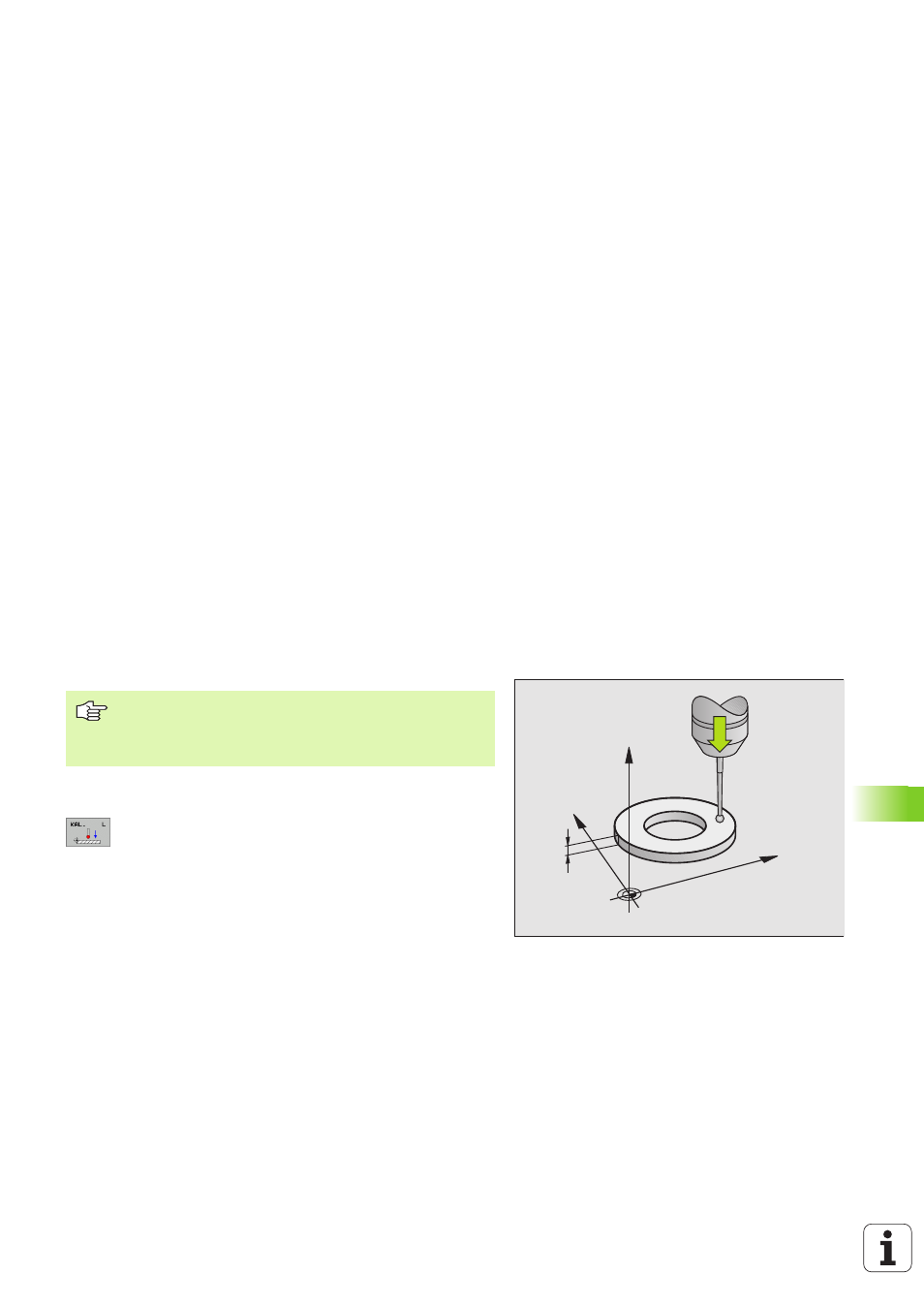

Kalibrieren der wirksamen Länge
8
Bezugspunkt in der Spindel-Achse so setzen, dass für den Maschi-
nentisch gilt: Z=0.
8
Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey ANTAST-FUNKTION und KAL. L drücken. Die
TNC zeigt ein Menü-Fenster mit vier Eingabefeldern
8
Bezugspunkt: Höhe des Einstellrings eingeben
8
Menüpunkte Wirksamer Kugelradius und Wirksame
Länge erfordern keine Eingabe
8
Tastsystem dicht über die Oberfläche des Einstellrings
fahren
8
Wenn nötig Verfahrrichtung ändern: über Softkey oder
Pfeiltasten wählen
8
Oberfläche antasten: Externe START-Taste drücken
5
Y
X
Z
Die wirksame Länge des Tastsystems bezieht sich immer
auf den Werkzeug-Bezugspunkt. In der Regel legt der
Maschinenhersteller den Werkzeug-Bezugspunkt auf die
Spindelnase.
