HEIDENHAIN TNC 320 291
8.6 Zyklen zum Abz
e
ilen
8.6 Zyklen zum Abzeilen
Übersicht
Die TNC stellt vier Zyklen zur Verfügung, mit denen Sie Flächen mit fol-
genden Eigenschaften bearbeiten können:
„ Eben rechteckig
„ Eben schiefwinklig
„ Beliebig geneigt
„
In sich verwunden

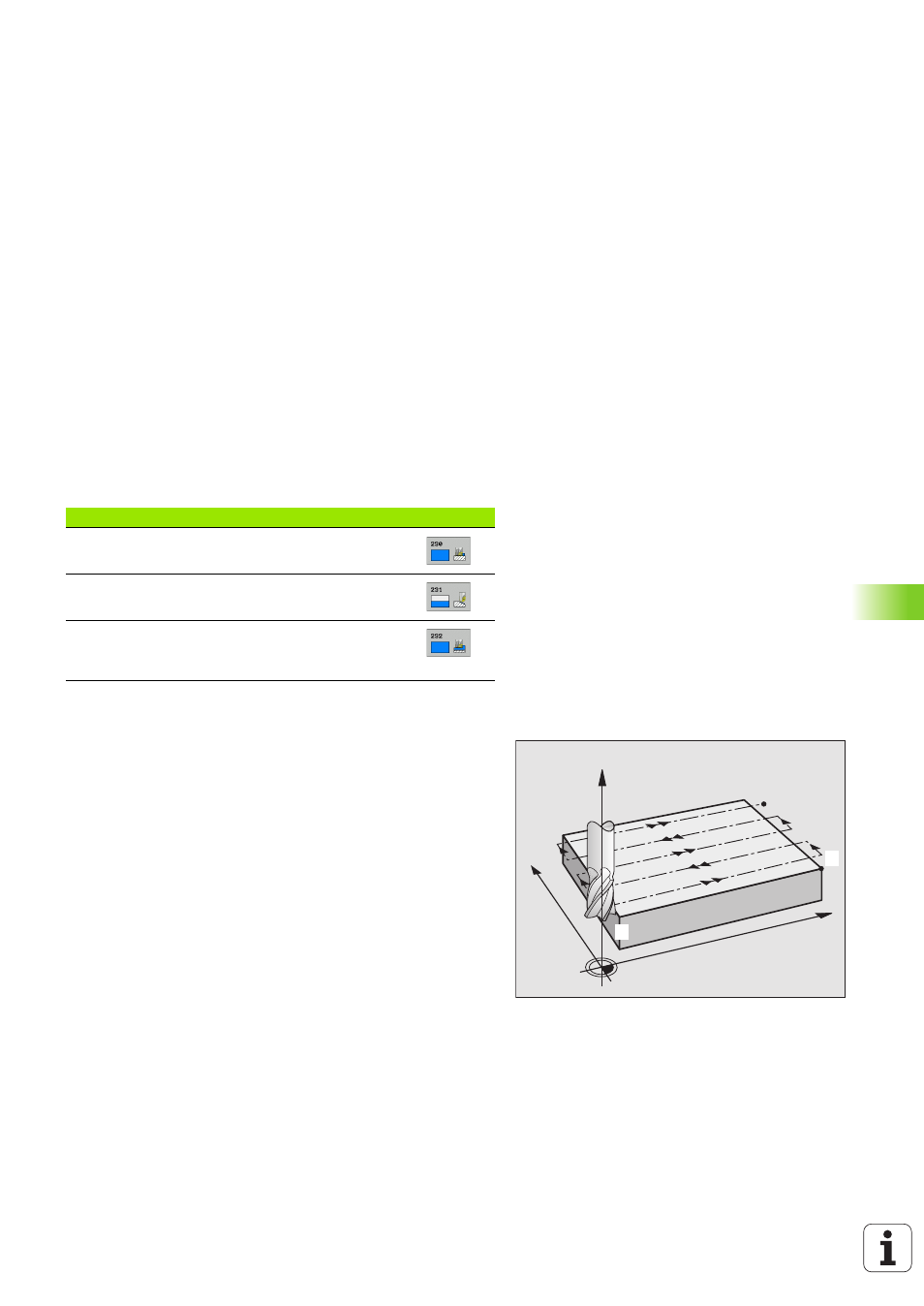

ABZEILEN (Zyklus 230)
1 Die TNC positioniert das Werkzeug im Eilgang FMAX von der aktu-
ellen Position aus in der Bearbeitungsebene auf den Startpunkt
1 ;
die TNC versetzt das Werkzeug dabei um den Werkzeug-Radius
nach links und nach oben
2 Anschließend fährt das Werkzeug mit FMAX in der Spindelachse
auf Sicherheits-Abstand und danach im Vorschub Tiefenzustellung
auf die programmierte Startposition in der Spindelachse
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt
2 ; den Endpunkt berechnet die TNC aus
dem programmierten Startpunkt, der programmierten Länge und
dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Fräsen quer auf den
Startpunkt der nächsten Zeile; die TNC berechnet den Versatz aus
der programmierten Breite und der Anzahl der Schnitte
5 Danach fährt das Werkzeug in negativer Richtung der 1. Achse
zurück
6 Das Abzeilen wiederholt sich, bis die eingegebene Fläche vollstän-
dig bearbeitet ist
Zyklus Softkey
230 ABZEILEN
Für ebene rechteckige Flächen
231 REGELFLAECHE
Für schiefwinklige, geneigte und verwundene Flächen
232 PLANFRAESEN
Für ebene rechteckige Flächen, mit Aufmaß-Angabe
und mehreren Zustellungen
X
Y
Z
1 1
1 2
