HEIDENHAIN TNC 320

55

4.1 Gr

undlag

e

n

Bezugssystem an Fräsmaschinen

Bei der Bearbeitung eines Werkstücks an einer Fräsmaschine bezie-
hen Sie sich generell auf das rechtwinklige Koordinatensystem. Das

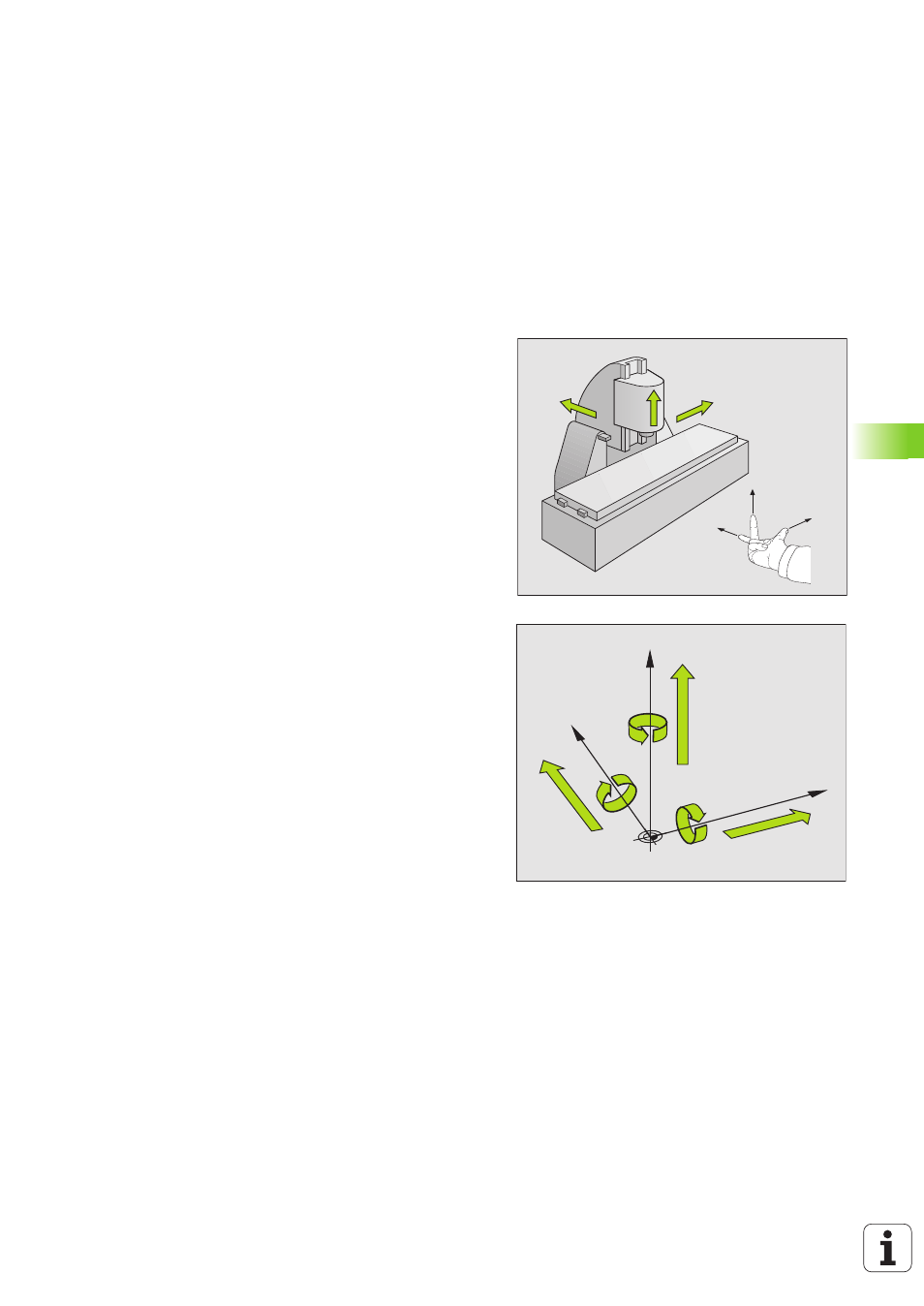

Bild rechts zeigt, wie das rechtwinklige Koordinatensystem den
Maschinenachsen zugeordnet ist. Die Drei-Finger-Regel der rechten
Hand dient als Gedächtnisstütze: Wenn der Mittelfinger in Richtung
der Werkzeugachse vom Werkstück zum Werkzeug zeigt, so weist er
in die Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger
in Richtung Y+.

Die TNC 320 kann insgesamt maximal 4 (optional 5) Achsen steuern.
Neben den Hauptachsen X, Y und Z gibt es parallel laufende Zusatz-
achsen (wird z.Zt. von der TNC 320 noch nicht unterstützt) U, V und
W. Drehachsen werden mit A, B und C bezeichnet. Das Bild rechts
unten zeigt die Zuordnung der Zusatzachsen bzw. Drehachsen zu den
Hauptachsen.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z
