3 Positionieren mit Handeingabe
3.1 Einf
ac
he Bearbeit
ung
e
n pr
ogr
a
mmier
e
n und abarbeit
en
3.1 Einfache Bearbeitungen
programmieren und abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk-
zeugs eignet sich die Betriebsart Positionieren mit Handeingabe. Hier
können Sie ein kurzes Programm im HEIDENHAIN-Klartext-Format
eingeben und direkt ausführen lassen. Auch die Zyklen der TNC lassen
sich aufrufen. Das Programm wird in der Datei $MDI gespeichert.
Beim Positionieren mit Handeingabe lässt sich die zusätzliche Status-
Anzeige aktivieren.
Positionieren mit Handeingabe anwenden
Betriebsart Positionieren mit Handeingabe wählen.
Die Datei $MDI beliebig programmieren
Programmlauf starten: Externe START-Taste

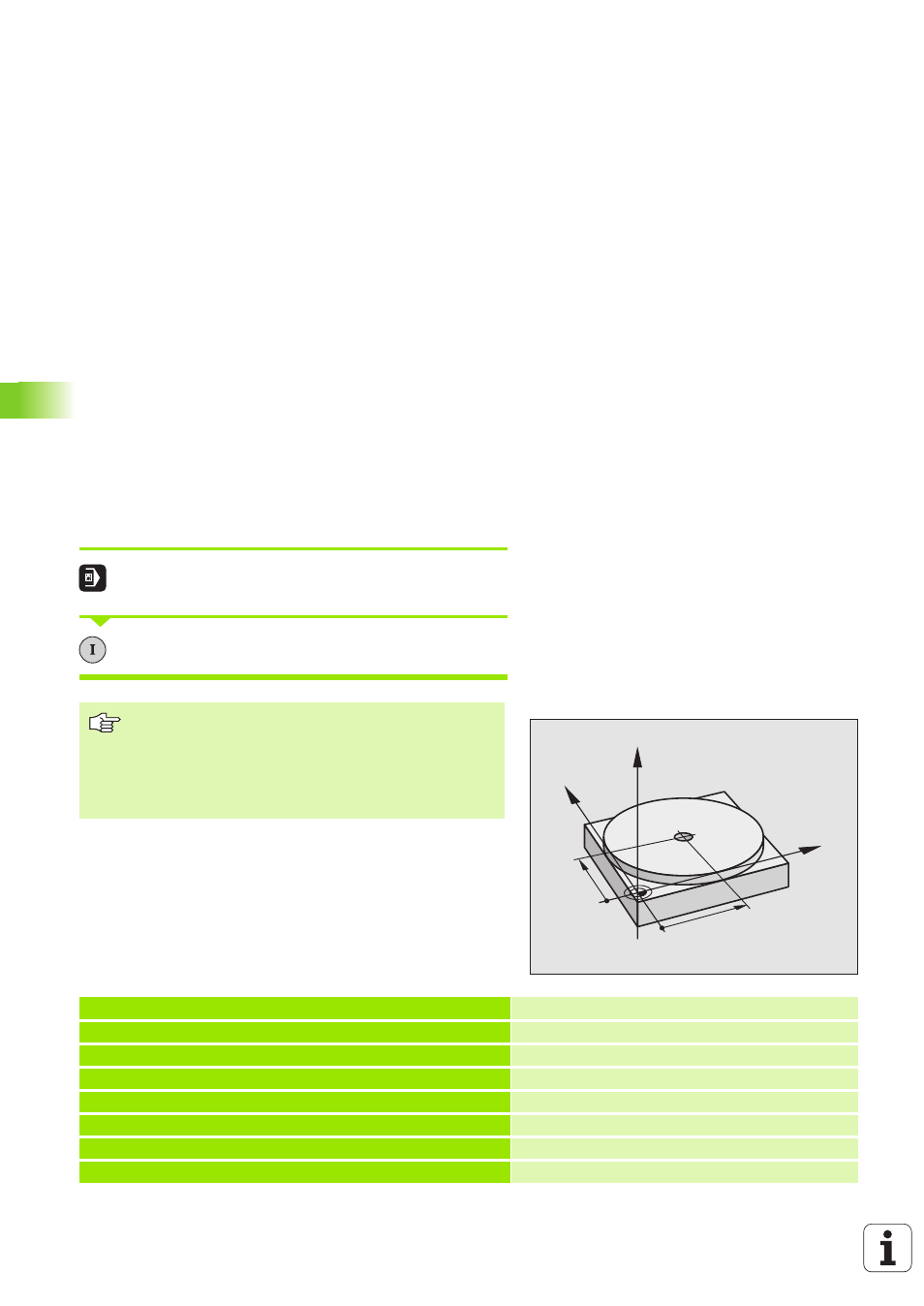

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung verse-
hen werden. Nach dem Aufspannen des Werkstücks, dem Ausrichten
und Bezugspunkt-Setzen lässt sich die Bohrung mit wenigen Pro-
grammzeilen programmieren und ausführen.
Zuerst wird das Werkzeug mit L-Sätzen (Geraden) über dem Werk-
stück vorpositioniert und auf einen Sicherheitsabstand von 5 mm über
dem Bohrloch positioniert. Danach wird die Bohrung mit dem Zyklus 1
TIEFBOHREN
ausgeführt.
Einschränkung
Die Freie Kontur-Programmierung FK, die Programmier-
Grafiken, die Programmlauf-Grafiken, Unterprogramme,
Programmteil-Wiederholungen und Bahnkorrektur stehen
nicht zur Verfügung. Die Datei $MDI darf keinen Pro-
gramm-Aufruf enthalten (PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
Werkzeug definieren: Nullwerkzeug, Radius 5
2 TOOL CALL 1 Z S2000
Werkzeug aufrufen: Werkzeugachse Z,
Spindeldrehzahl 2000 U/min
3 L Z+200 R0 FMAX
Werkzeug freifahren (F MAX = Eilgang)
4 L X+50 Y+50 R0 FMAX M3
Werkzeug mit F MAX über Bohrloch positionieren,
Spindel ein
6 CYCL DEF 200 BOHREN
Zyklus BOHREN definieren
